미니굴삭기 유압실린더 수리 해보기



안녕하세요

미니굴삭기에  들어가는 유압실린더

수리하는 내용으로 간략하게 설명

드리겠습니다

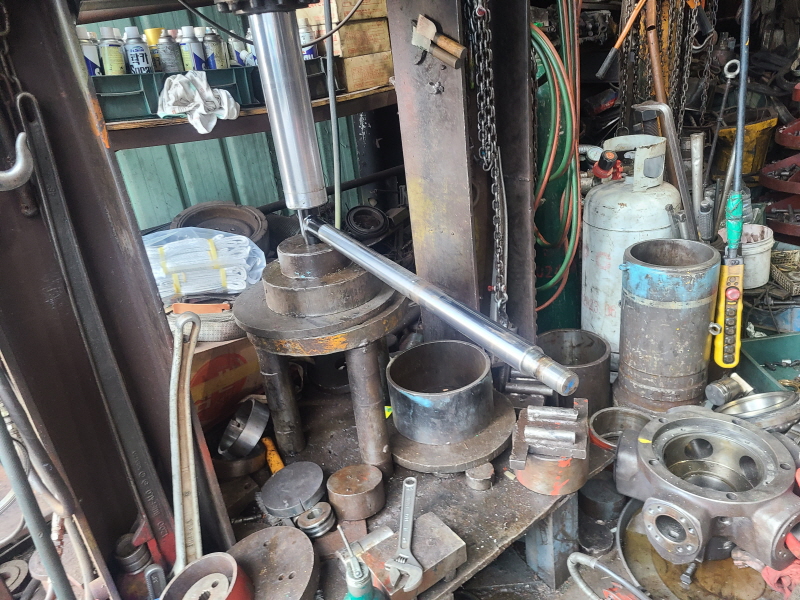

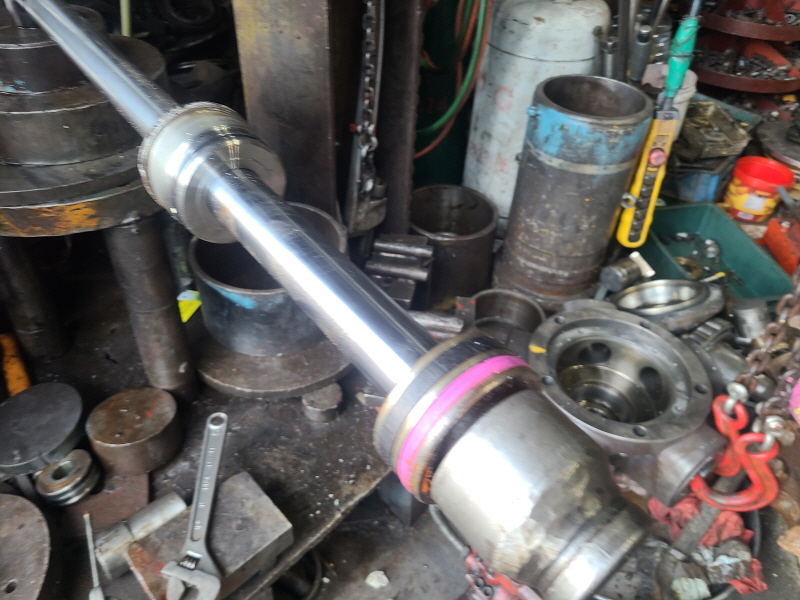

실린더 통이랑 로더를 분해해서

유압프레스에  고정을 하였습니다









여기서 먼저 확인할 부분은 로더 상태를

점검해야 합니다



첫째 로더가 휘어져 있는지

둘째 로더 면에 스크래치가 나 있는지



로더가 굽어 있는지는 육안으로 확인이

가능합니다



로더에 스크래치가 나 있는지는 손으로 만져서

확인을 합니다







맨손으로 만져보아서 표면에  줄이 가있다던지

맺기가 벗겨진 상태이면

유압실린더 씰을 교환해도 유압유가 누유되는

현상을 보입니다



그래서 유압실린더 누유 발생 시 씰을 교환하고자

하면 먼저 로더 상태 확인이 우선입니다

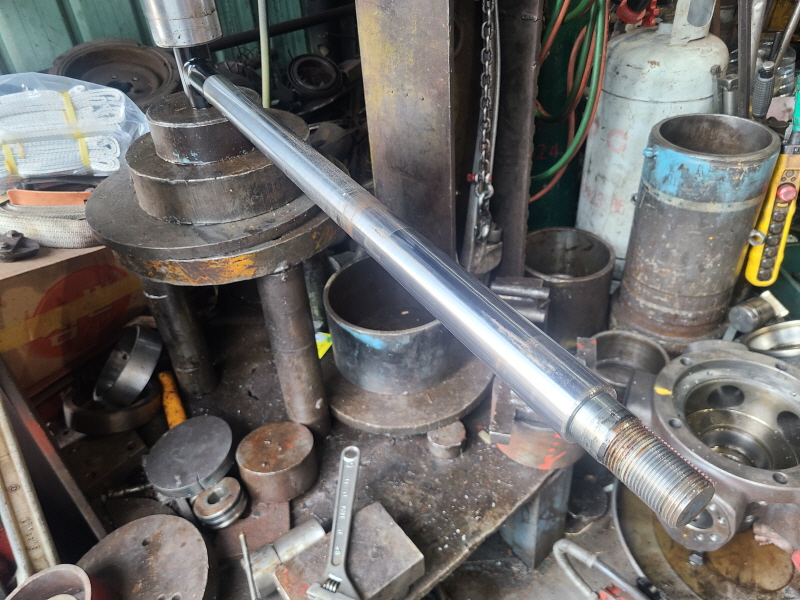

피스톤이랑 캡이 분리되어 로더만 남았습니다

이 상태에서 샤프트를 확인하는 것이

가장 정확한 방법입니다

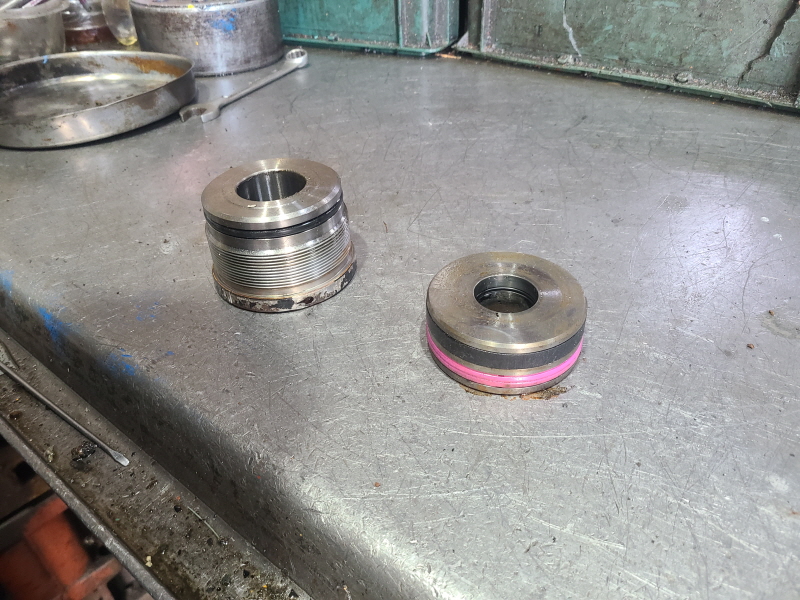

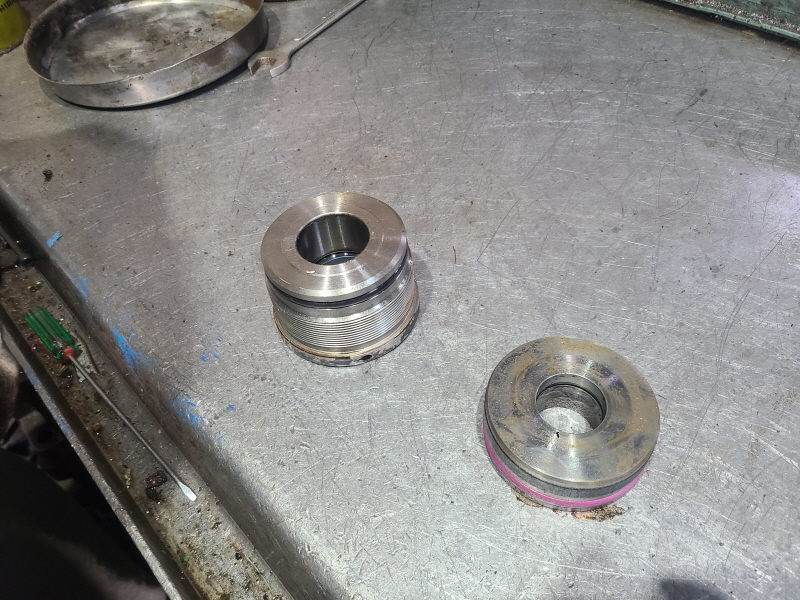

좌측이 실린더 캡 우측이 피스톤입니다

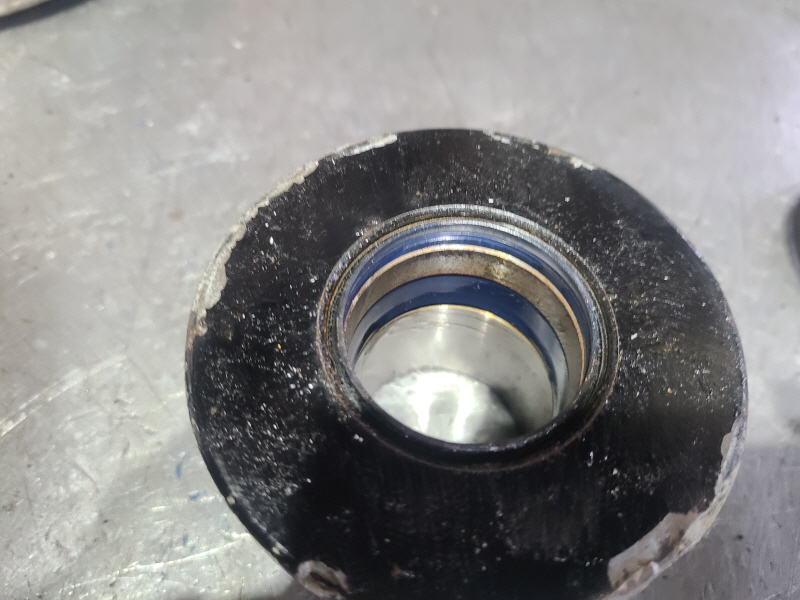

캡에는 바깥쪽에 o링

안쪽에 유링 먼지 닦개  씰이 들어갑니다









제일 상단에 있는 파란 씰이 먼지 닦게

로더에 묻어있는 이물질이 캡 안으로

들어가는 것을 방지합니다



그 밑에 파란 씰이  유압을 잡아주는 유링입니다

이 씰이 수명이 다해서 경화가 되면

유압유가 로더를 타고 흘러내리는

현상을 보입니다

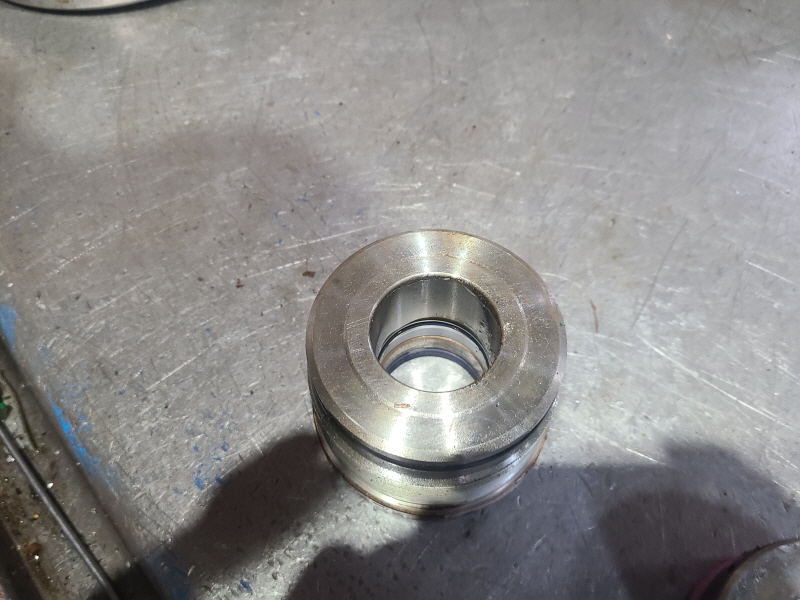

피스톤이고요

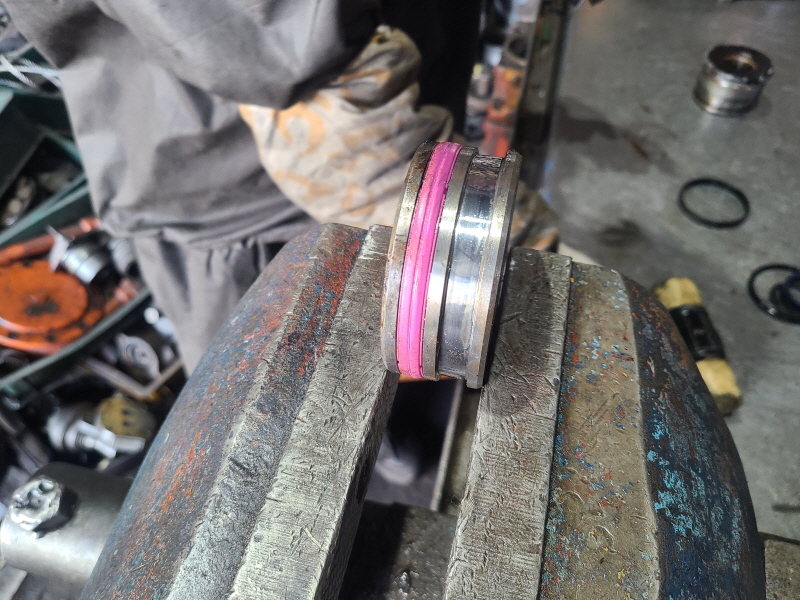

분홍색 씰이 실린더 유압이 걸리는 씰입니다

이 씰이 파손되면 미니굴삭기 붐대가

저절로 내려가는 현상을 보이기도 합니다



붐대를 들어놓고 자세히 관찰을

해보면 피스톤 씰이 손상 간 경우

붐대가 지면으로 빨리 떨어지는 것을

볼 수가 있습니다



미니굴삭기가 출고된 지

5년 이상 되었다면



붐대를 지면에서 들어놓고

10분 정도 지나면 조금씩은

하강하게 됩니다



피스톤 씰이 파손된  경우라면

바로 떨어지는 것을

육안으로 확인 가능 합니다



씰이 나가서 하강되는 속도랑

정상적인 붐대 하강 속도는

확연하게 차이가 납니다



눈으로 떨어지는 것이 보이는 거랑

떨어지는 것을 인지하지 못하는

정도의 차이입니다

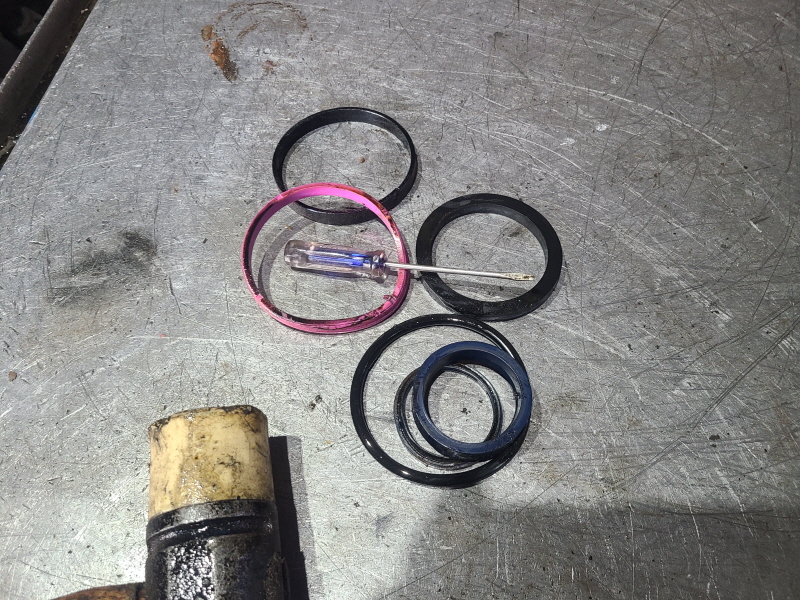

유압실린더에서 나오는 씰입니다

o링  유링  먼지 닦게

피스톤 고압씰  등등 여러 가지 패킹이 들어갑니다









바이스에 고정하고 실린더 캡에 들어가는

씰을 분해하는 영상입니다



탈거하는 방법은 드라이버를 사용해서

합니다



탈거는 쉬운 편이나 조립이 노하우가 필요한

작업입니다



씰을 교환하기 전 로더 상태를 먼저 확인

해야 하는 것을 강조합니다



씰을 교환했는데 유압유가 누유 된다는 상담을

많이 합니다



굽어 있는지 스크래치가 있는지 꼭 확인

하시길 바랍니다



직접 교환을 하실 때 의문 나는 사항은

상담도 해 드립니다
