미니굴삭기 얀마015 유압펌프고장나는 이유와 증상 수리과정

by 대성유압기계 2023. 2. 22.

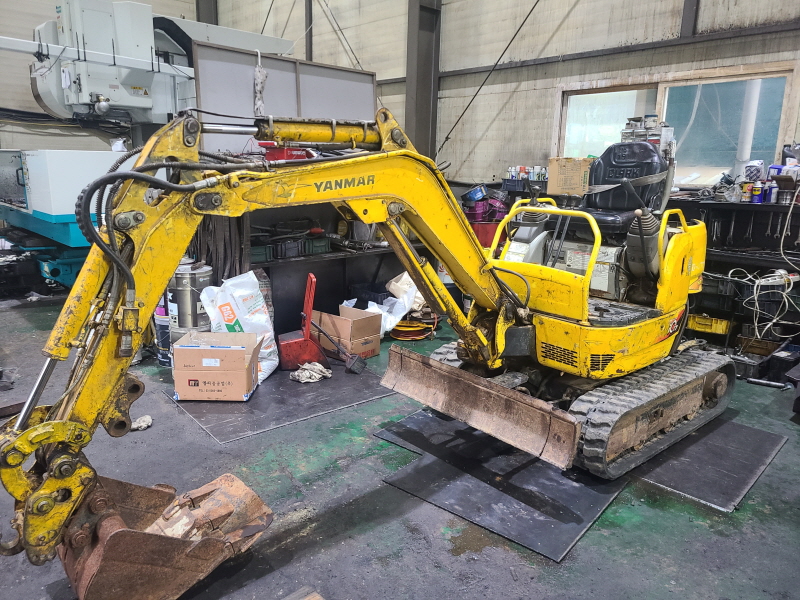

농장용으로 많이 사용하는 미니굴삭기 중

얀마 015에 대해 설명드리려 합니다



1톤 화물차에 상차가 가능해서

편리하게 사용 하는 기종이고

출시 한지가 오래된 장비지만

꾸준히 수리의뢰를 해주는 장비입니다







미니굴삭기 고장 중에  수리비가 많이

나오는 품목 중 하나가 유압펌프입니다

고장이 빈번하게 나는 것은 아니지만

관리가 되지 않는다면 반복적인

고장도 발생할 수 있습니다

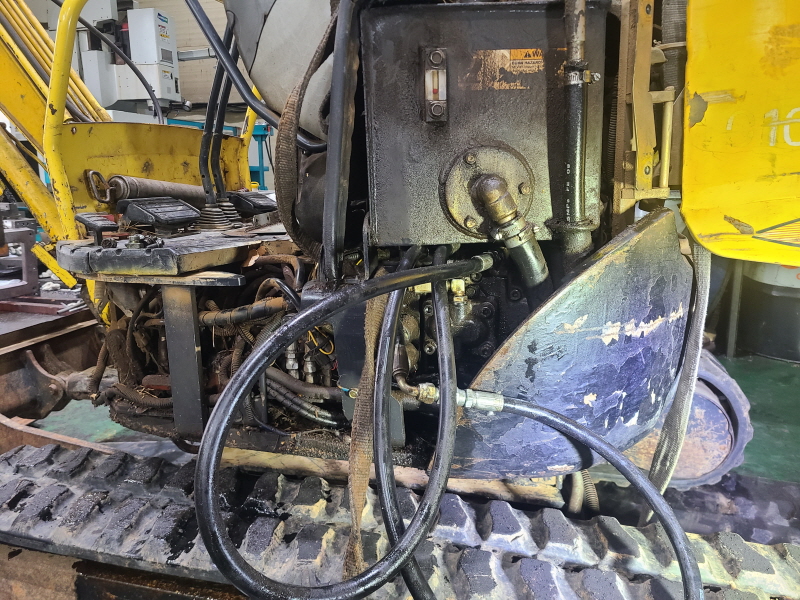

얀마 015 유압펌프 위치는 좌측면

커버를 탈거하면  유압탱크 밑에 위치합니다

공간이 협소해서 탈거하기도 쉽지가 않은

타입입니다

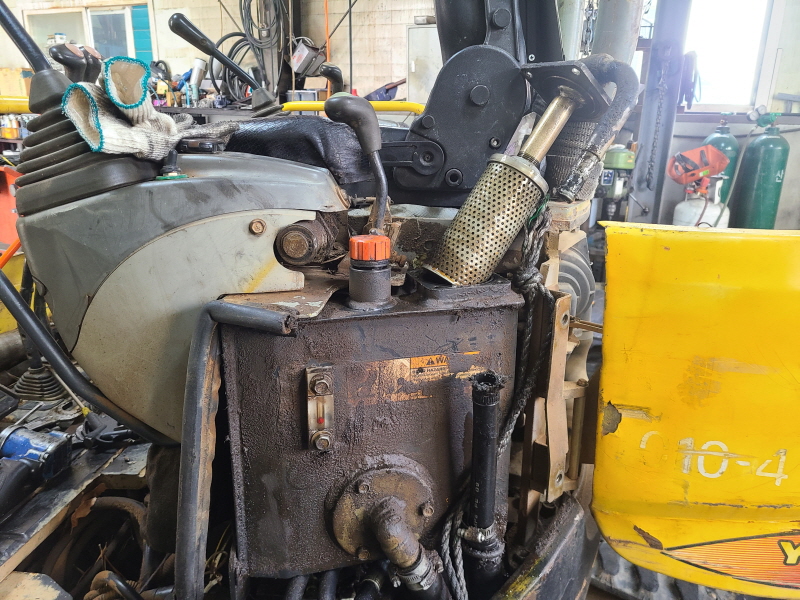

미니굴삭기 유압펌프가 고장 나는 대부분의

이유는  위 사진에 보이는 유압탱크에

있다고 보시면 됩니다



유압유레벨 게이지 밑에 원형으로 생긴 부분이

유압펌프 흡입되는 라인이고

내부에는 필터가 있습니다

흡입되는 필터 구조는 철망으로

되어있고  주기적으로 청소를 해 주어야 합니다









유압탱크 상부에 보이는 필터는 유압유가

장비 전체를 순환하고 다시 탱크로

들어갈 때  이물질을 걸러주는  역할을 합니다



드레인 필터 라고 하고  주기적으로 교환을 해주어야

하는 품목입니다

교환 주기가 지난 필터는  이 물질을 걸러주지

못하고  그대로 유압탱크로 유입이 되는 것입니다



유압펌프 고장을 예방하는 방법은

유압탱크에  유압유와 드레인 필터  또 펌프로 흡입

되는 필터를 주기적으로 교환해주어야 합니다



교환 주기는 농장에서 사용하는 장비라면

2년에 한 번 정도가 적당 할 것 같습니다

유압유 필터 관리만 잘하신다면

유압펌프 고장은 대부분 예방이 가능합니다

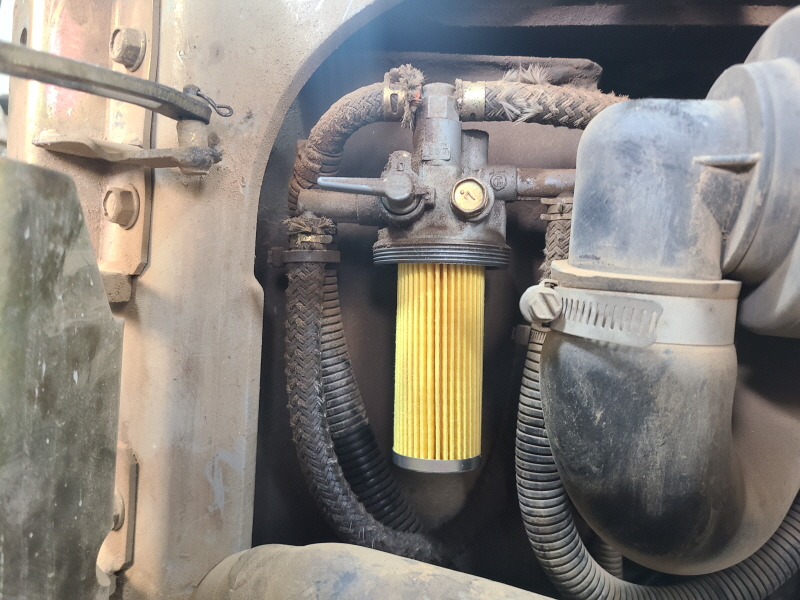

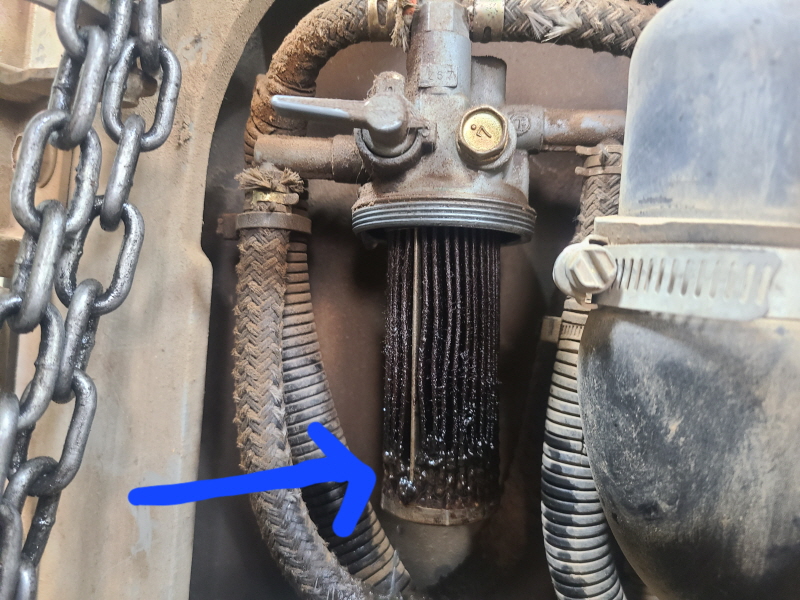

경유필터입니다

슬러지가 가득한 것이 보입니다

유압필터도 마찬가지입니다



눈으로 보이는 상태는 경유필터에 생기는

슬러지와 흡사합니다



유압필터에 슬러지가 많다면  유압펌프로 유입이 되고

그로 인해  동작이 떨어지는 증상을 보이게 됩니다

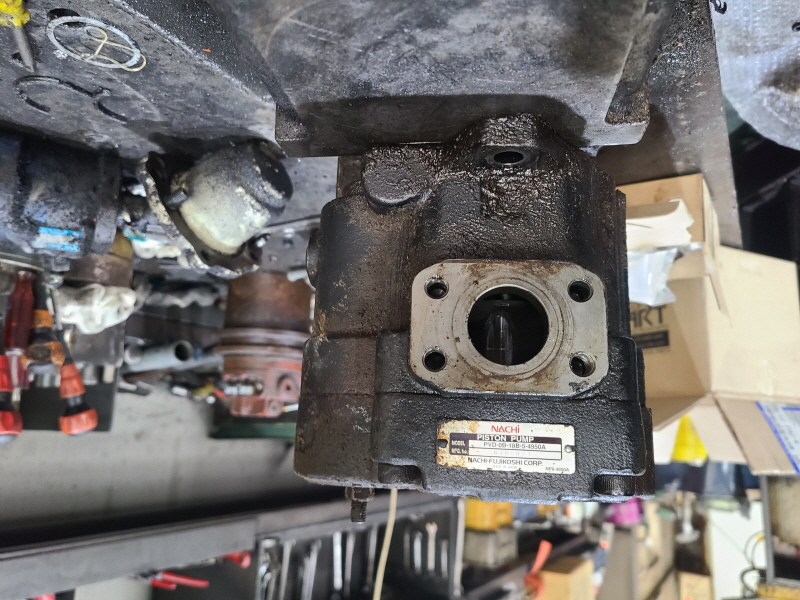

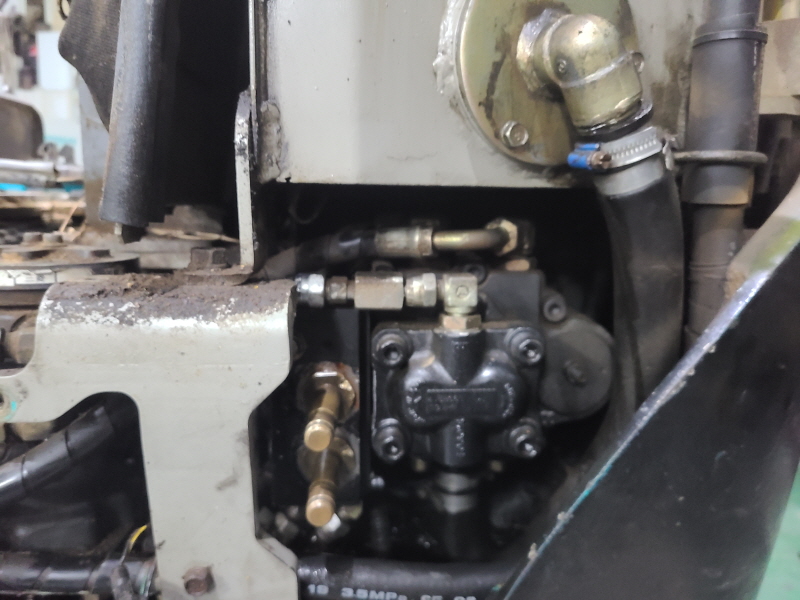

얀마 015 유압펌프는 나치에서 나오는 모델입니다

피스톤펌프이고  아주 고가입니다

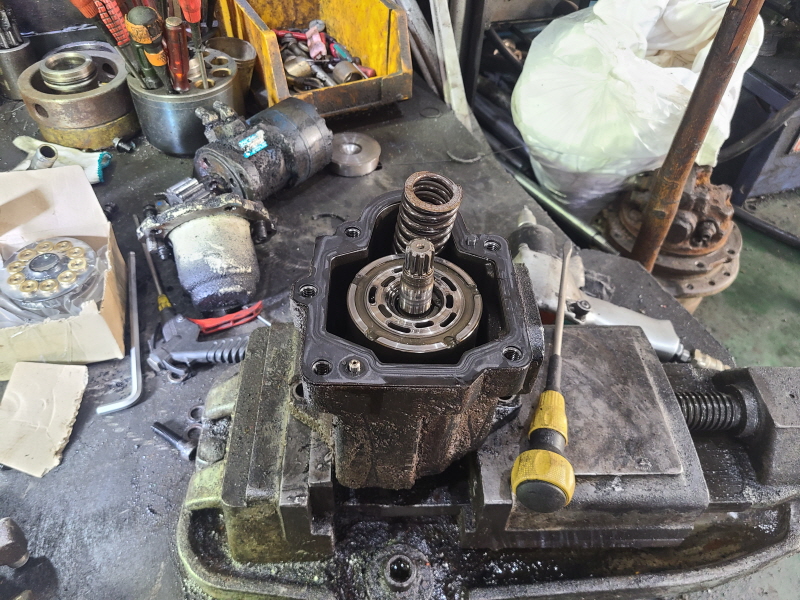

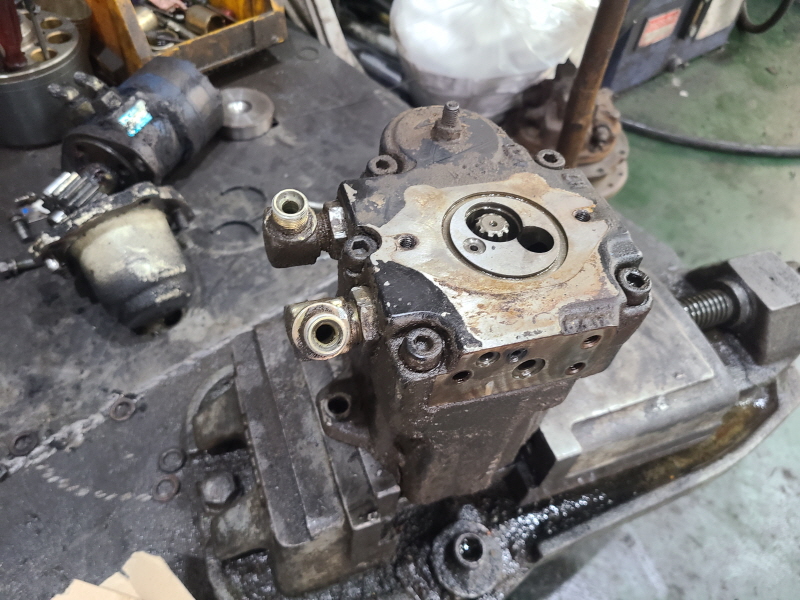

유압펌프 헤드를 분해하면

압력판이 나옵니다



원형으로 생긴 압력판이 마모가 되면

유압펌프에서 토출 되는 압력이

떨어지고  미니굴삭기 동작이 약해지는

증상을 보이게 되는 것입니다



유압펌프 손상으로

작업 중에 나타나는 증상은

첫째  편주행이 나타납니다

좌측이나 우측 주행하는 힘이 떨어지는 증상을

보입니다

둘째  붐대와 암대 중 한 가지 동작이 힘이

약해집니다



요약하면  주행하는 힘과 붐대  작동하는 힘이

같이 약해지면 유압펌프가 손상된 것으로

판단하면 됩니다







유압펌프를 수리하는 방법으로는

신품으로 펌프 전체를 교환하는 것과

펌프내부 부품만 교체하는  두 가지입니다



신품 펌프 앗세이는 가격이 고가라

대부분 내부 부품을 교환해서 조립하는

방법을 선택합니다

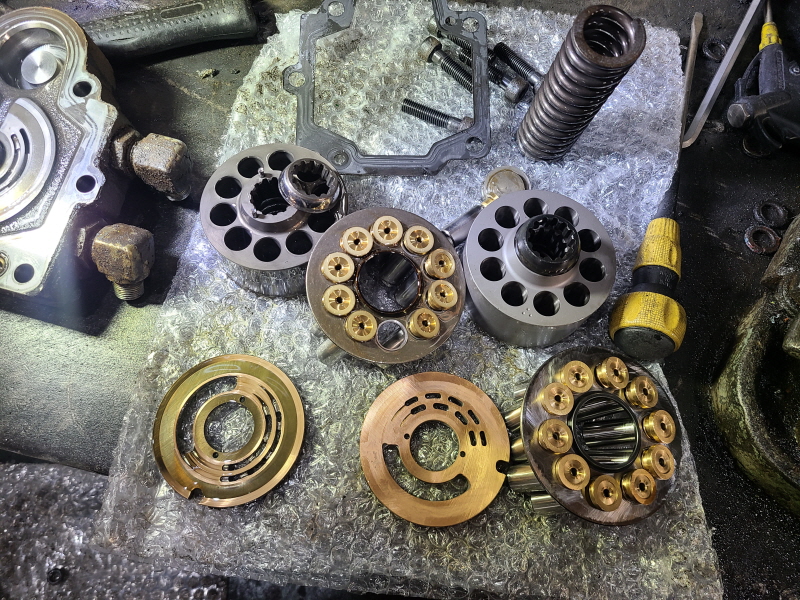

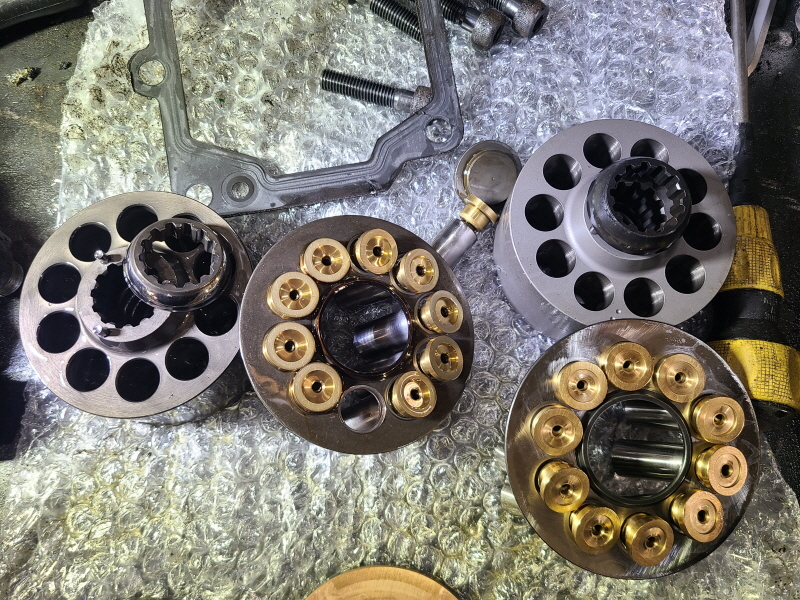

교환되는 부품은 세트로 나옵니다

드럼 슈 압력판이 조립체로 되어 있습니다

AS 센터에 가면 대부분 펌프 통째로 교환하라고

합니다



비용적인 면에서 고가라 내부 부품을 교환해서

조립하는 것이  나을 것으로 판단됩니다









손상된 압력판과 신품입니다

좌측에 색깔이 어두운 부분과 밝은 부분이

구분이  되실 겁니다

밝은 부분이 파여 있는 상태입니다

신품 상태는 평면인데  이 물질이 들어가서

손상이 가는 것입니다

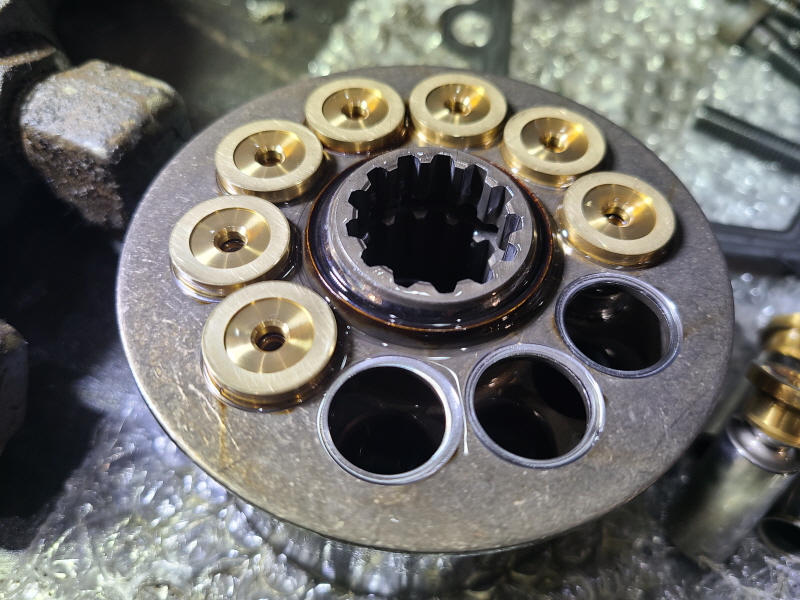

피스톤 슈가 조립되는 구멍판입니다

구멍이 마모되어 있습니다

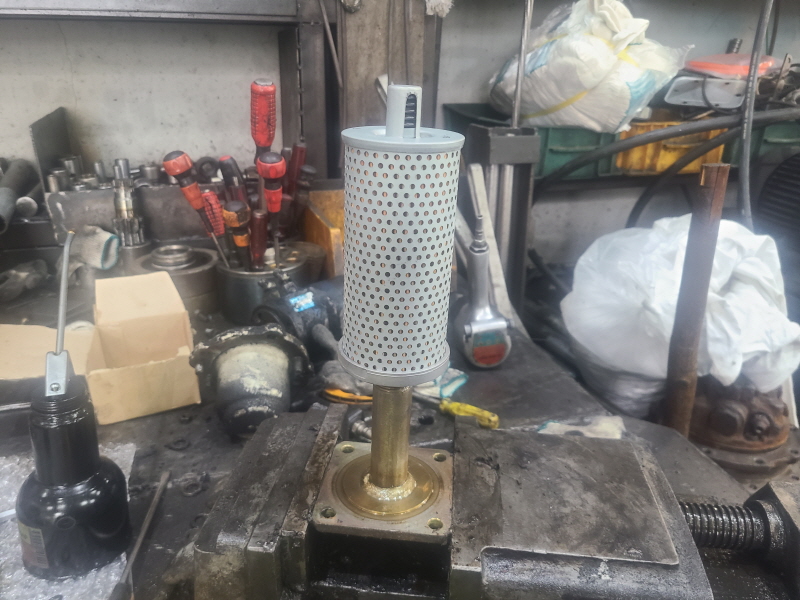

얀마 015 신품 유압필터입니다

국산 필터도 있는데 나사 치수가 맞지를 않아

얀마부품대리점에서 구매하시면 됩니다

가격이 상당히 비쌉니다

그래도 주기적으로 교환해 주어야 합니다



얀마 015 유압펌프 고장에 대해 간단히

설명드렸습니다

고장 없이 사용하려면

유압유와 필터 주기적인 교환입니다



중고 미니굴삭기 사용 중 의문 나는 사항은

상담해 드립니다
