미니굴삭기 얀마015 편주행나는 원인과 수리



농장용미니굴삭기 얀마015가 입고 되었습니다

고장증상은 편주행 현상이 나타나는 것입니다

유압관련 고장증상으로 제일 흔하게 보이는 것이 편주행 입니다

이런경우 유압펌프와 주행감속기인지 판단을 해야 합니다

고장증상은 동일하게 나타나고 힘이 떨어지는 주행도 전혀 안움직이는 상태는

아니라서 동작을 해서는 정확히 알수가 없습니다





위 사진에 보이는 유압펌프에서 토출라인을 찾아서 유압호스를 교차해서 연결후

주행을 해보면 됩니다

주행을 해서 약한쪽이 그대로이면 주행감속기가 원인이고

반대쪽 주행이 약해지면 유압펌프가 원인 입니다

전화로 문의주시는 분들께 호스를 교차해서 연결 해보라고 말씀을 자주 드리는데

막상 교차해서 연결하기가 쉽지는 않습니다

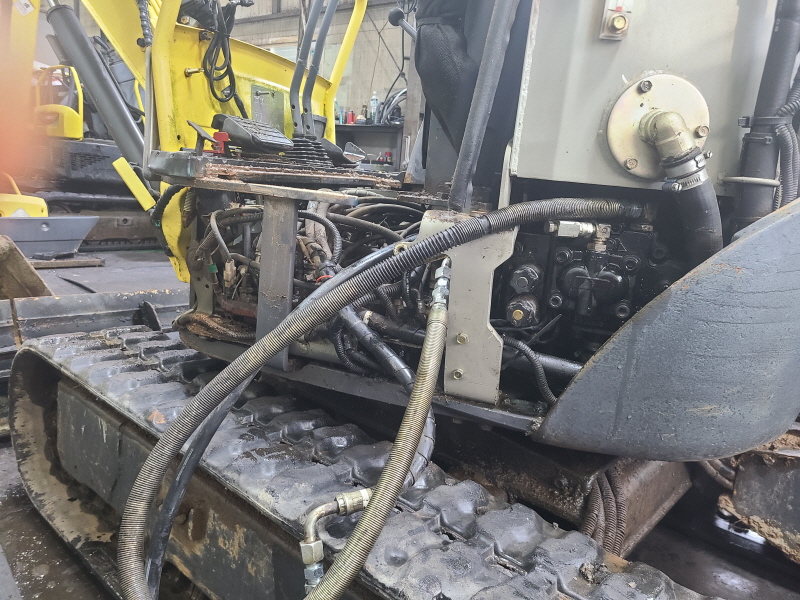

교차연결하는 요령은 사진과 같이 유압호스를 길게 연결해서 하시면

수월하게 작업할수가 있습니다

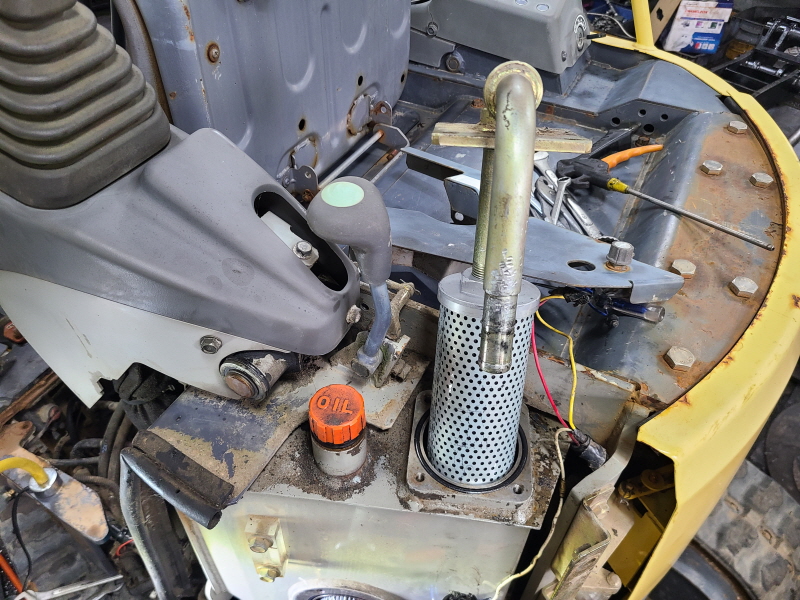

사진에 보이는 것은 유압펌프 흡입라인으로 연결되는 필터 입니다

유압펌프가 고장을 일으키는 원인은 여러가가지가 있지만

가장 핵심은 유압유 관리 입니다

이 장비도 유압탱크 바닥에 슬러지가 많이 생겨 있는 상태 입니다

유압유를 빼내고 유압탱크 내부를 청소해 주셔야 합니다





사진에 보이는 것은 드레인 필터 입니다

유압유가 탱크로 들어가기전 이물질을 걸러주는 필터 입니다

필터교체 주기가 많이 지나서 필터 역활을 전혀 해주지 못하는 상태 입니다

1년에 한번정도 교체 해주시면 됩니다

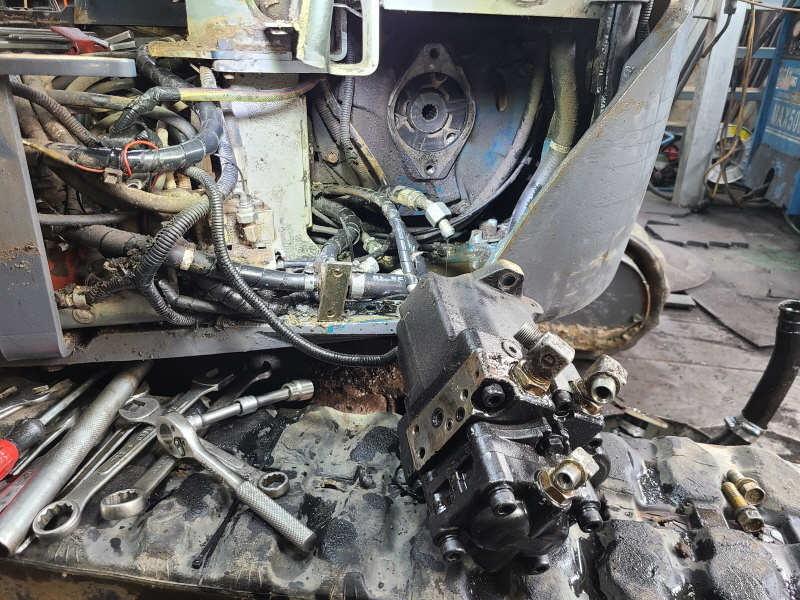

유압유을 빼고 유압펌프를 탈거 했습니다

유압펌프를 탈거 하기전에  유압탱크 내부의 유압유를 제거 해야 합니다





유압펌프와 연결되는 커플링 고무 상태는 양호 하였습니다

오른쪽에 보이는 호스는 유압유를 빼는 라인이고 밑에서 17m 볼트를 풀면 유압탱크

내부의 오일이 전부 빠지게 됩니다

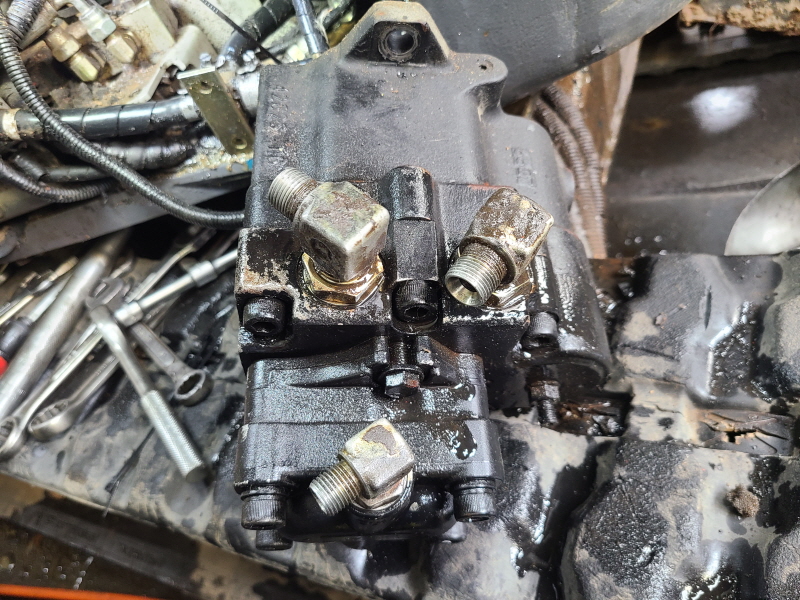

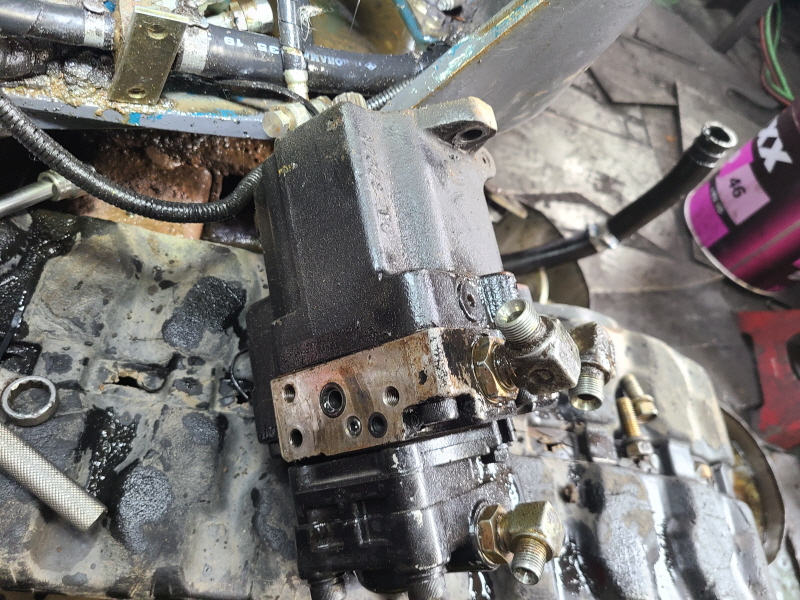

탈거된 유압펌프 입니다

중간에 나란히 보이는 니뿔 2개가 토출 라인 입니다

테스터 할때 이 니뿔에 연결된 유압호스를 교차해보면 됩니다

미니굴삭기 기종이 달라도 대부분 앞쪽에 나란히 보이는 니뿔이

토출라인으로 보시면 됩니다

이 두개의 라인이 각각 따로 주행감속기로 연결 되는 구조라서

호스를 교차해서 원인을 파악하는 것입니다

뒷쪽에 보이는 작은 니뿔은 보조펌프 토출라인 입니다

조종레버압력을 담당하는 펌프 입니다

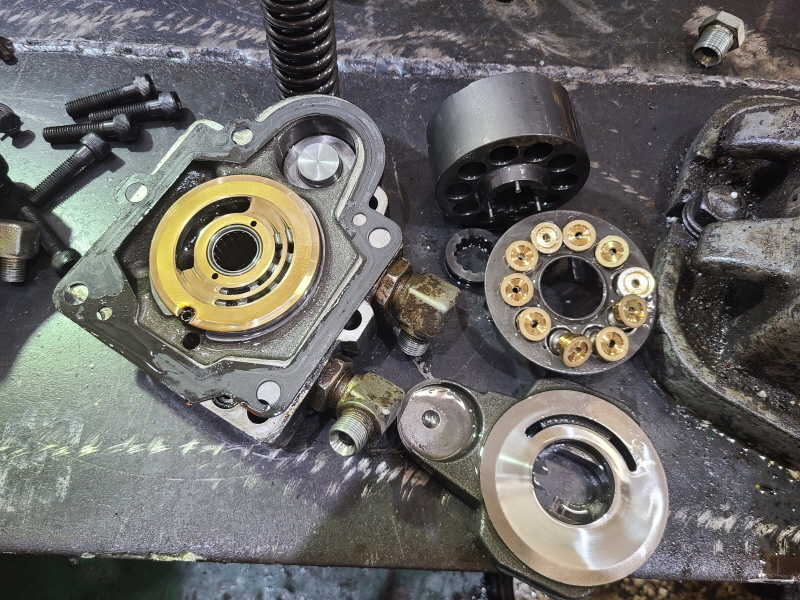

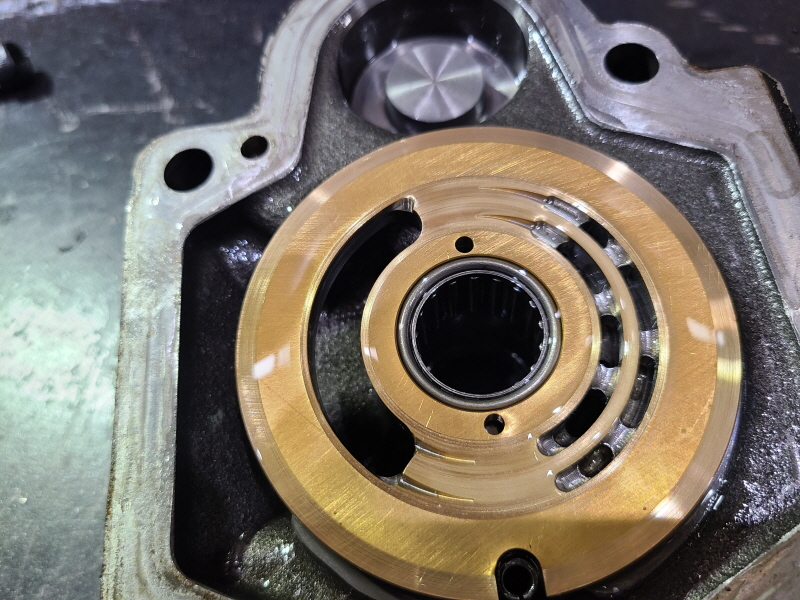

분해된 유압펌프 압력판 입니다

왼쪽 반달모양으로 난 구멍이 흡입라인이고 오른쪽 반달모양 구멍이 토출라인 입니다

우측 반달모양 구멍은 둘로 나뉘어져 있습니다

이 두개의 구멍으로 토출 A 토출B 라인으로 구분되는 것입니다

이 압력판에서 유압을 발생시킵니다

사진상으로 보면 원형의 판이 스크래치가 나있는 것을 볼 수 있습니다

스크래치가 발생을 하게되면 그때부터 압력이 저하되는 것입니다

그러면 나타나는 증상이 주행하는 힘이 떨어지고 붐대 동작시 힘이 떨어지는것을

작업자가 느낄수 있습니다





분해된 유압펌프 드럼 입니다

압력판과 밀착되어 유압을 발생시키는 부품입니다

드럼면과 압력판 면이 밀착되어 유압을 발생하는데

면과 면사이가 밀착력이 떨어지면 유압저하가 생기고

그렇게 되면 굴삭기 동작이 떨어지는 현상이 나타나게 됩니다

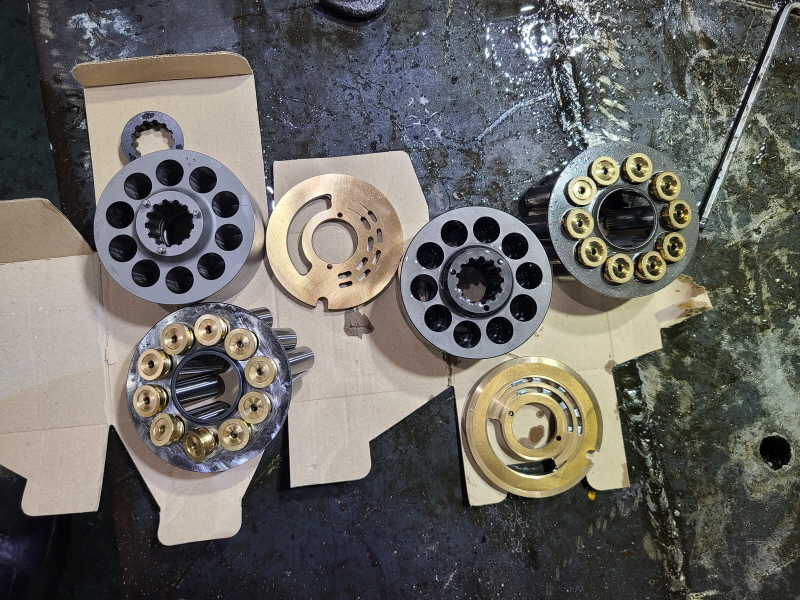

입고된 장비는 드럼과 압력판 손상이 심해 부품을 교체하는 것으로

수리를 완료 하였습니다





유압펌프의 고장을 방지하기 위해서는

유압유와 필터를 주기적으로 교환해 주시고

유압탱크 내부도 주기적인 청소가 필요합니다

입고된 장비는 펌프수리를 한적이 있다고 했는데

반복적인 유압펌프 손상의 원인은 유압탱크 내부청소를

정확히 하지 않아서 입니다

고장수리와 함께 고장원인을 제거 하는것이

더 중요 합니다

유압탱크내부 오일만 교환하는것이 아니고 유압라인 전체 유압유를

최대한 제거하는것이 중요 합니다

유압펌프 수리시 가장 중요한 작업이 기존의 유압유를 제거하고 또한

유압탱크 내부의 이물질을 최대한 제거하는 것입니다

이 작업이 정확히 이루어지지 않으면 유압펌프 고장은 반복적으로

발생을 하게 됩니다





미니굴삭기를 운행중 정비관련  문의는 언제든 전화 주십시오
