중고미니굴삭기 얀마017 붐대 유격수리 관리요령

by 대성유압기계 2021. 6. 25.



중고미니굴삭기를 구매하실때 제일 먼저 확인 해야 하고

초보구매자라도 쉽게 알 수 있는 부분이 장비의 전체적인

유격 상태 입니다

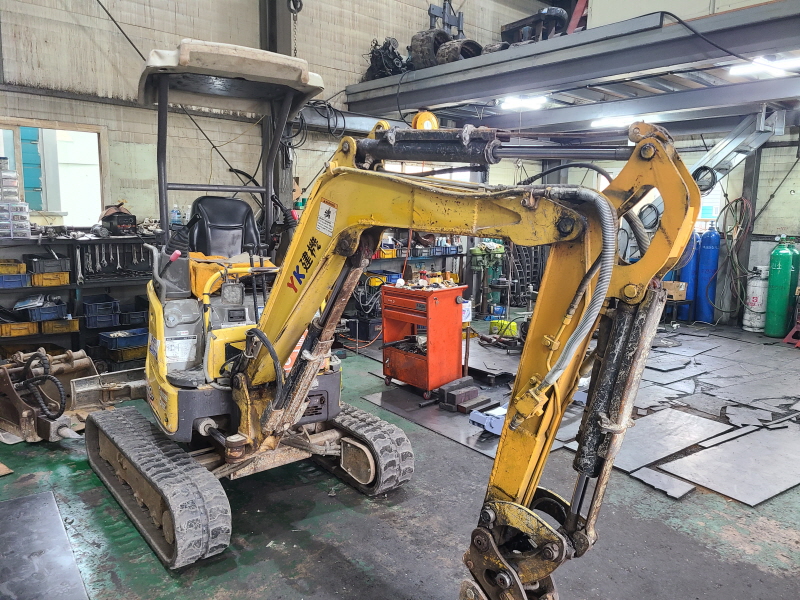

미니굴삭기에서 제일 많이 사용하는 부분은 관절 역활을 하는

붐대 입니다

운전석에서 앉았을때 가까이 있는 ㄱ 자로 구부러진 모양이 붐대라고 하고

멀리 있는 일자로 생긴 부분을 암대라고 합니다





암대 끝에는 링크 장치가 조립되어 있고  그밑에 바가지가 장착되는

구조를 하고 있습니다

유격 점검 하는 요령은 간단 합니다

시동을 걸고 붐대 암대를 작동 해보면 됩니다

좌우로 회전을 해보면 붐대랑 암대 연결되는 핀의 유격을 알 수 있습니다

유격이 제일 많이 생기는 부분 이기도 하고 그동안 장비관리 상태도

알수가 있습니다



바가지를 땅에대고 눌러보면 운전석에서 제일 가까운 부분인 센터핀 유격도

확인이 됩니다

이 두가지를 확인 했을때 유격 정도가 심하다 싶으면 거르시는것이 현명 합니다

관리도 제대로 하지 않았고 무리하게 작업을 했다는 것을 의미 하기 때문입니다

가동시간이 많아도 센터핀 유격이나 붐대 암대 연결핀 유격이 없다면

그 굴삭기는 관리도 잘되었고 무리하게 사용하지 않은 장비 입니다



가동시간이 짧아도  그 두군데 유격이 많으면 거르시는것이 맞습니다

두대중 선택을 해야 한다면 가동시간이 많아도 유격이 적은 장비를

선택하시라고 말씀드리겠습니다

단순히 유격뿐만 아니라 전체적인 장비상태도 가동시간이 많은 장비가

더 좋을 가능성이 높기 때문입니다

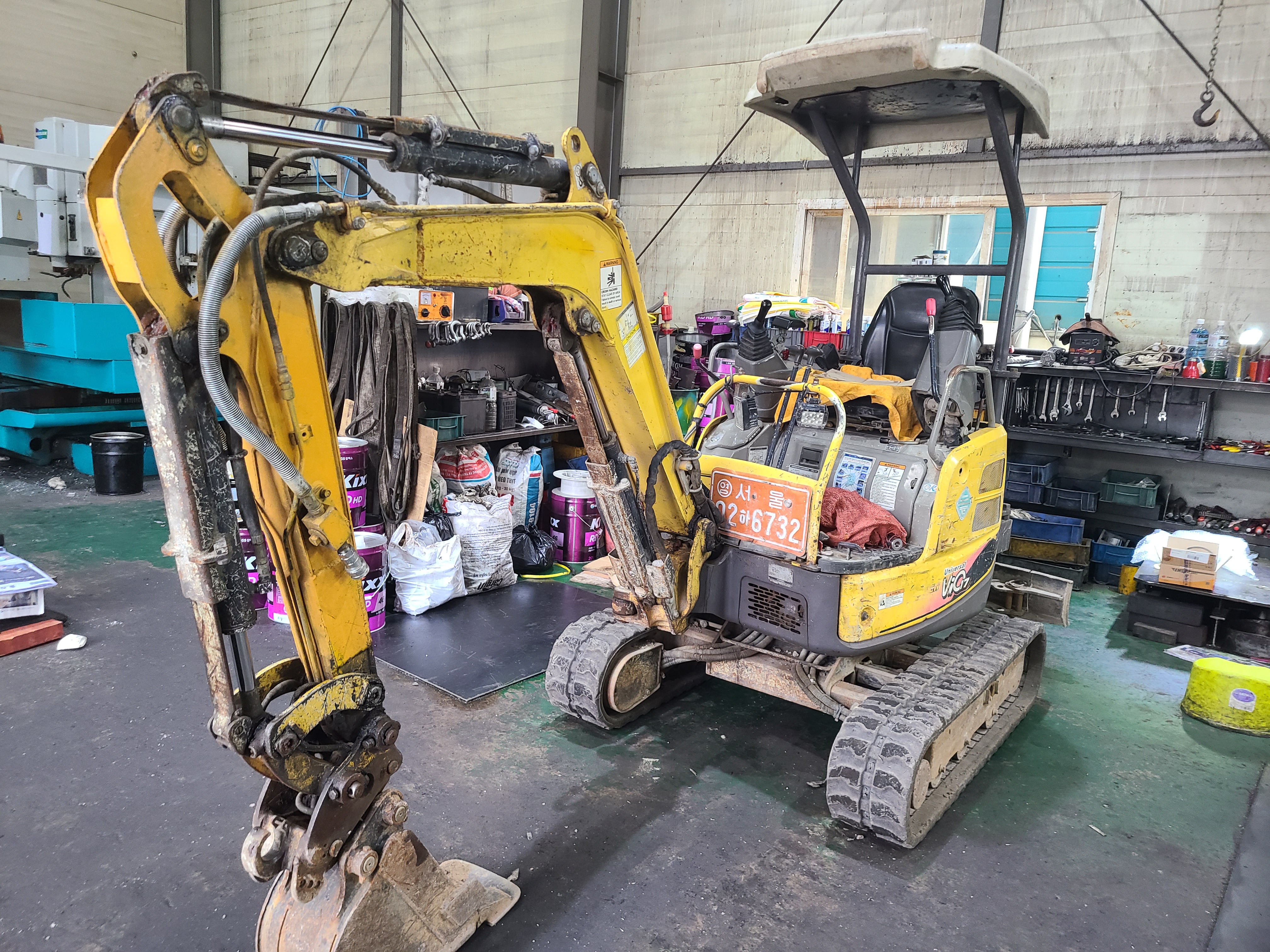

위에 사진에 보이는 부분이 미니굴삭기 사용중에 제일 많이 움직이는 부분입니다

하루 종일 작업을 한다고 가정을 하면 수백번도 더 움직이는 부분입니다

유격이 제일 많이 생기는 부분이기도 합니다

바가지를 땅에서 들어놓고 앞뒤로 흔들어 보아 덜거덕거리는 소리가 나는지

확인 하시면 됩니다

유격을 방지하는 유일한 방법은 그리스를 자주 주입하는 겁니다

일반 초보 굴삭기 차주님들이 제일 모르는 부분이기도 합니다



이 부위는 작업할때마다 그리스를 주입해야 합니다

초보분들은 일주일에 한번  어떤분들은 생각이 나면 주입하고 안그러면 한달에 한번

주입하는 분들도 많습니다

작업하기전  무조건 그리스를 주입해야 하는 부위 입니다

수리하러 오는 장비들 보면 핀이 마모가 되어 젓가락처럼 되어 오시는분들도

있습니다 그상태라면 수리 비용도 많이 들어 갑니다

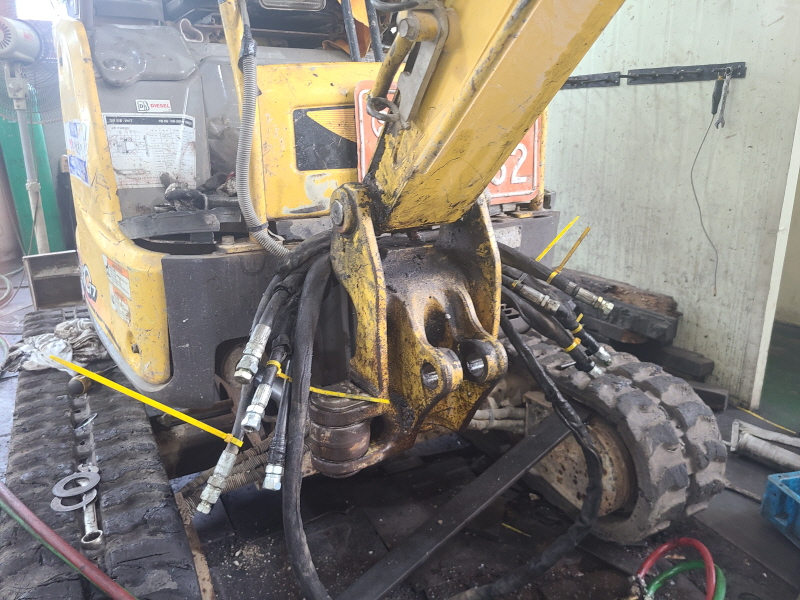

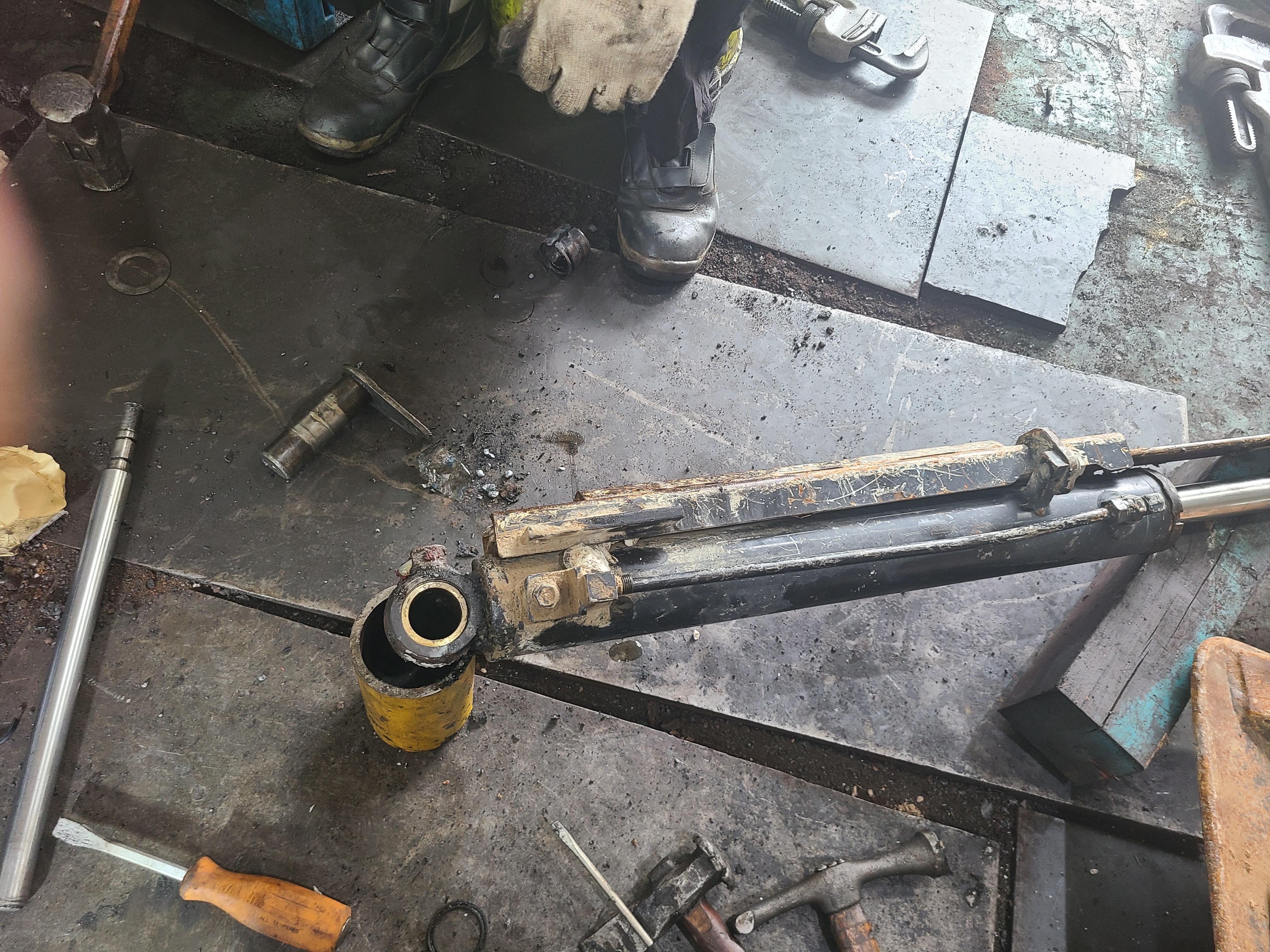

붐대 전체를 탈거 했습니다

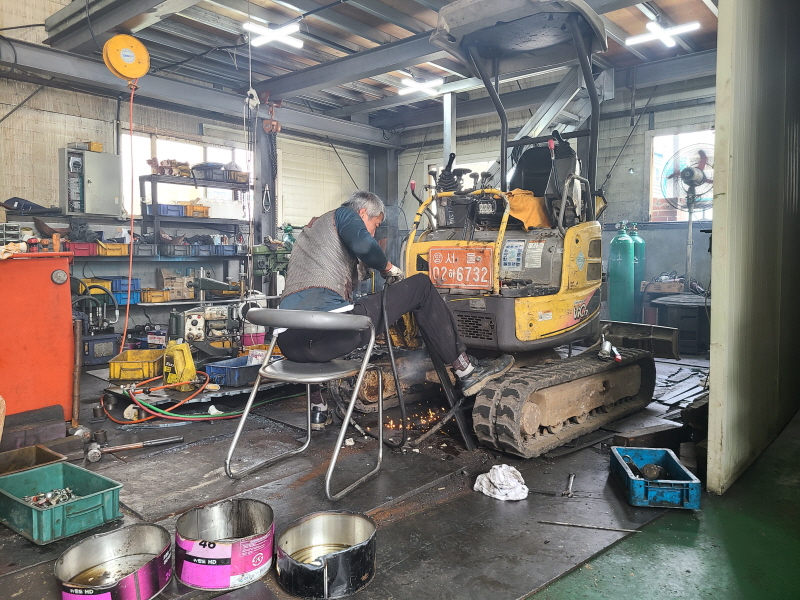

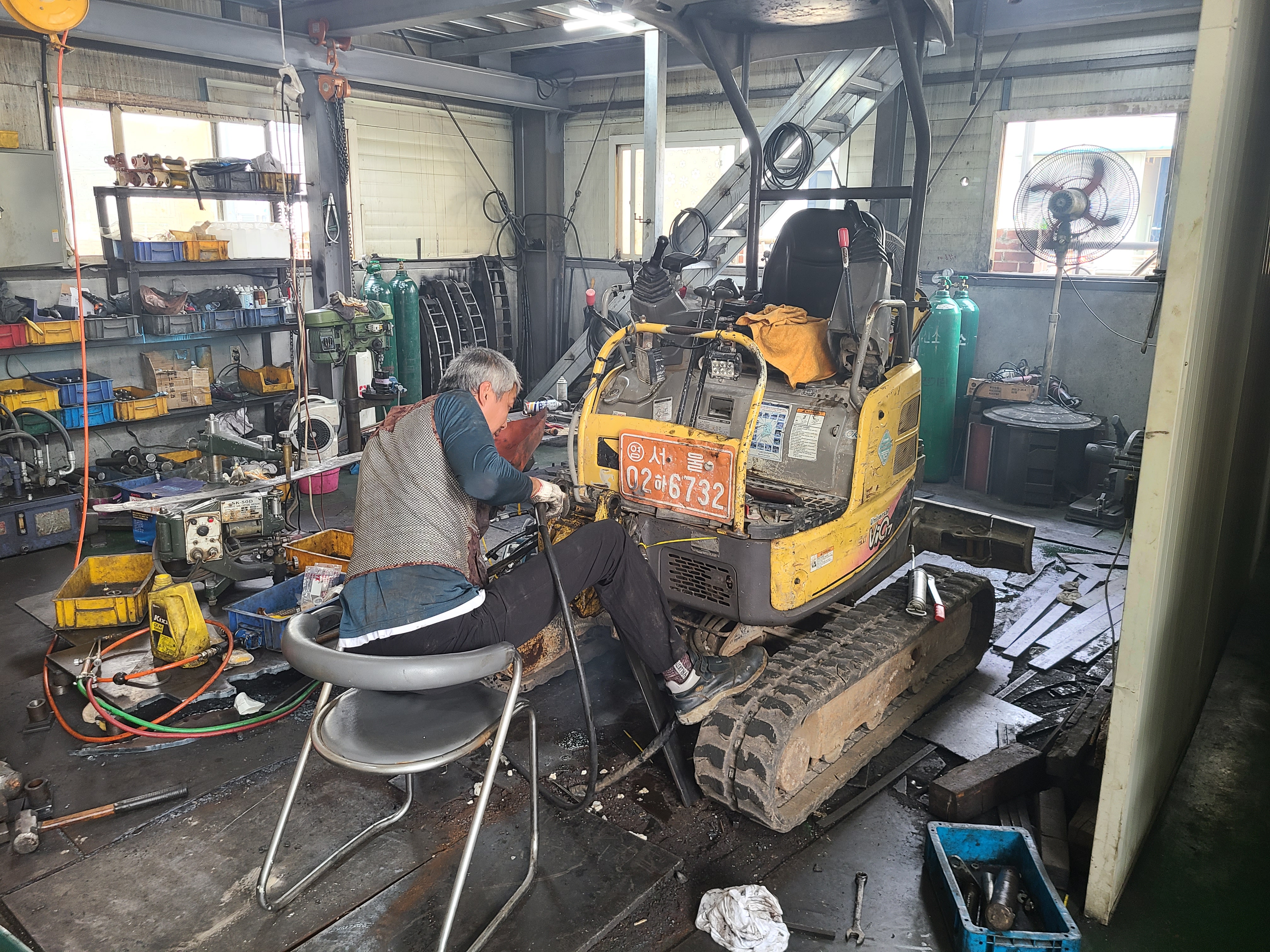

센터핀 유격 수리 작업 사진입니다

이 부분의 유격수리는 시간도 많이 걸리고 비용또한 많이 들어 갑니다

붐대로 가는 유압호스를 전부 탈거 해야하고 작업 난이도가 높습니다

센터핀은 부싱이 들어가지 않습니다

유격이 생기면 핀도 마모가 되지만 핀구멍이 마모되는 정도가 심합니다

부싱이 없는 부위라 용접작업으로 마모된 부분을 원래 사이즈로 살을 채웁니다

그리스 주입을 제일 안하는 부위 이기도 합니다

유격이 생겨서 수리를 하게 되면 비용적인 부분이 제일 많은 작업입니다





붐대 전체가 분리 되었습니다

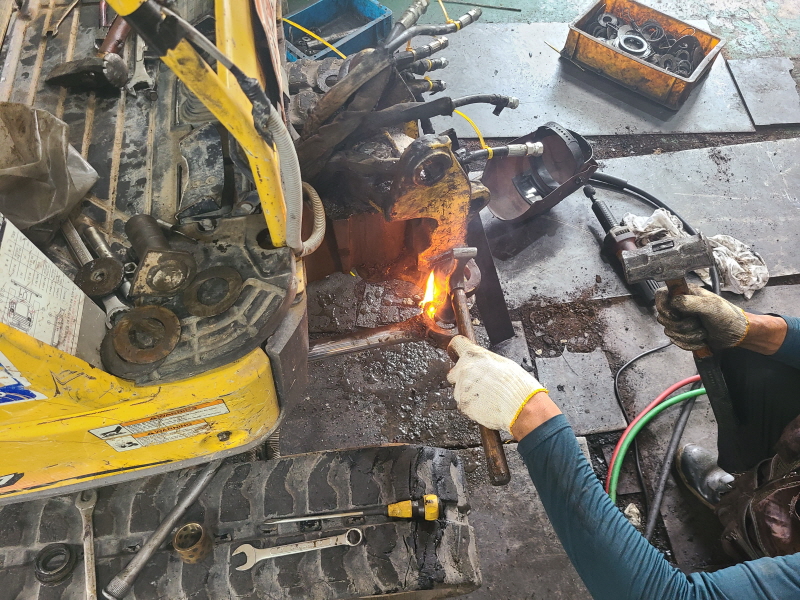

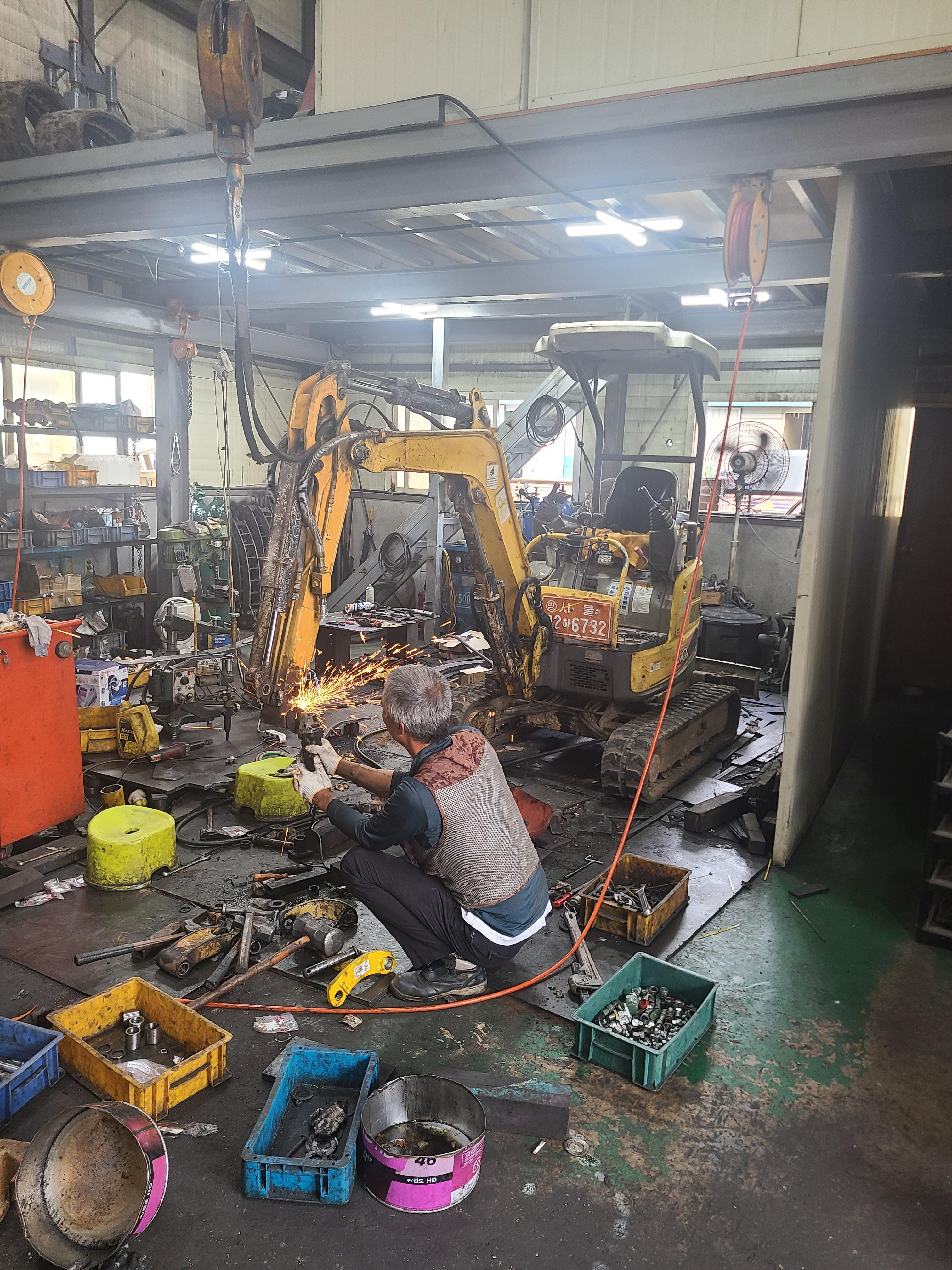

센터핀을 제거하고 핀구멍에 용접작업을 하고 있습니다

장비 유격이 생기지 않도록 하는 관리방법은 간단 합니다

작업 시작전에 장비 전체에 그리스 주입을 하고 작업 하시면 됩니다

붐대에 핀이 조립되는데  핀이 조립되는 부분은 전부다 그리스 주입 니쁠이

있다고 보면 됩니다

얀마017 장비의 경우는 차체에도 그리스 주입구가 있습니다

다른 장비도 다 있습니다

위에 사진에 보면 오른발 위에 그리스 니쁠이 있습니다

스위모터랑 턴테이블 각붐으로 가는 니쁠 입니다

여기도 빠짐없이 그리스를 주입해야 합니다

보편적으로 잘 안하는부위이기도 하고 아예 모르시는 분들도 많습니다





정리하자면 미니굴삭기 유격이 생기지 않게 관리 하는거는

그리스를  잘 주입하는 겁니다

작업 시작전에 항상 하시면 됩니다

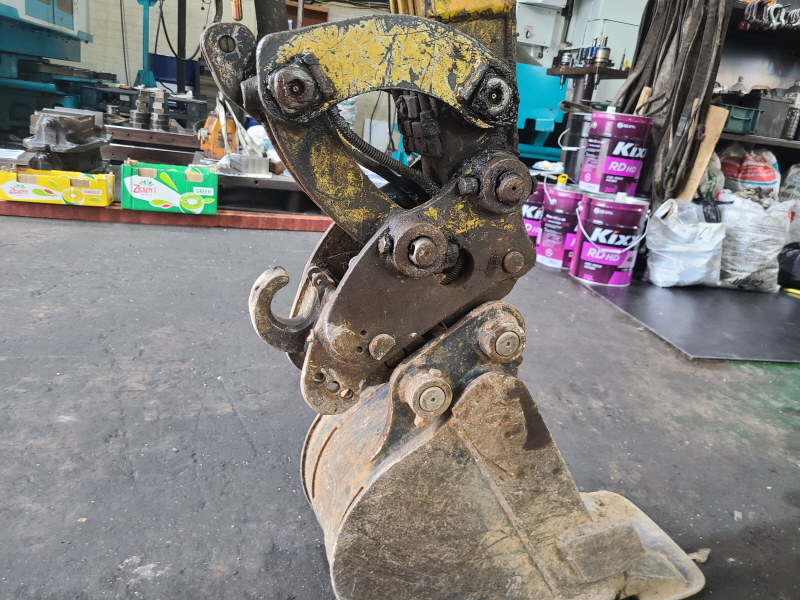

링크부분은 더 자주 하시면 됩니다

미니굴삭기 사용중 궁금하신 사항이 있다면 상담 해 드립니다
