얀마027엔진3TNE84

얀마미니굴삭기 3TNE84엔진수리..... 실린더로더제작.....

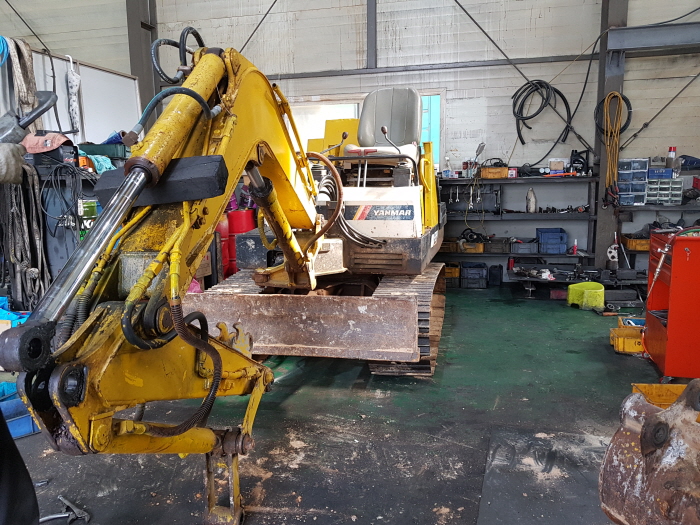

얀마027 모델입니다 노후된 장비이지만 올수리해서 사용하신다고

입고를 해주셨습니다

하부트랙이 철로된 장비는 아주 보기가 힘듭니다

수리를 결정하실때 하부 상태를 꼭 확인 하고 작업을 해야 합니다

하부부품을 구하기가 어렵고 고무트랙으로 개조를 하려면

비용이 너무 많이 들기 때문입니다

입고된 장비는 하부상태는 양호한 편이라 나머지 부분만

전체적으로 정비하면  아직은  장기간 사용 해도 별 문제가 없을것으로

판단 하였습니다







차주님께서 말씀해주신 증상들을 참고하고 상태 확인을 하기위해

시동을 걸어보았습니다

시동이 걸리자 매연이 너무 많이 나오는 상태 였습니다

노후된 장비라 나오는 매연이 아니고 엔진에 문제가 있는

상태 였습니다

작업을 한후 재시동을 걸때 잘걸리지 않는다고 말씀해 주셨는데

점검을 해보니 엔진이 과열되어 걸리지 않는것으로

판단을 하였습니다





시동이 걸리자 마자 냉각수가 바로 순환을 하는것을 확인 했습니다

써머스탯을 제거해 놓았습니다

엔진이 열이 발생한다고 해서 써머스탯을 제거해 놓은 굴삭기를

많이 볼 수가 있습니다

써머스탯을 제거 한다고 해서 과열되는것이 수리되는것도 아닌데

단지 엔진온도가 상승하는 시간을 조금 느리게 하는것 뿐입니다







전에도 여러번 말씀드린 내용인데 중고장비 보러가셔서 엔진시동걸어보고

라지에타캡을  꼭확인하셔야 합니다

엔진상태를 점검하는 방법중 제일 간단하고 쉬운 방법입니다

시동이 걸린 상태에서 라지에타캡을 열어 냉각수가 바로 순환하는

장비는 엔진에 문제가 있다고 판단 하시면 됩니다

바로 순환하는 이유는 써머스탯을 제거 해놓았기 때문이고

제거한 이유는 열이 나기 때문 입니다

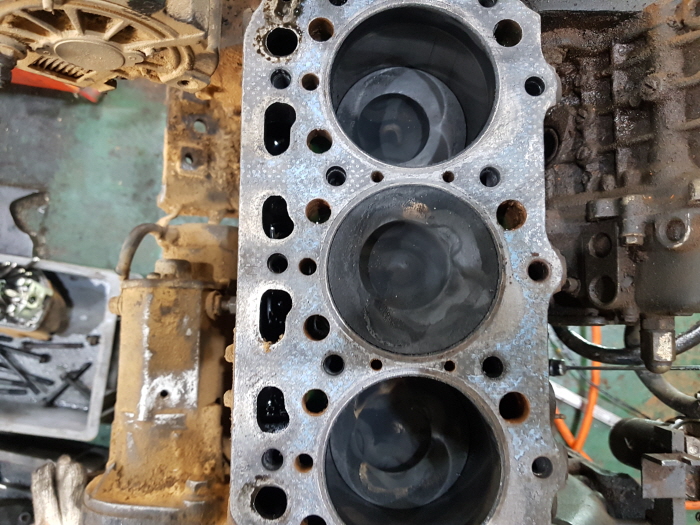

입고된 장비 엔진헤드를 탈거한 사진 입니다

헤드를 탈거하고 보니 매연이 소독하는연막차 정도로 나오는

이유가 바로 보였습니다

자주 볼 수 있는 사진이 아니라 한동안 쳐다보고 있었습니다

사진상으로 보시면 피스톤이 3개가 보이고 오른쪽에 연료를

엔진으로 분사해주는 부란자가 있습니다

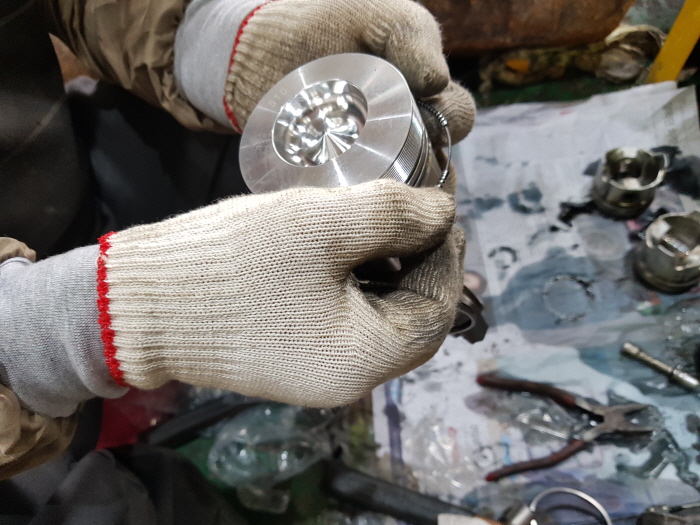

피스톤을 자세히 보시면 중간에 원형으로 홈이 파여 있습니다

이 홈이 연소실 입니다 홈이 피스톤 좌측으로 조금 쏠려 있는것을

볼수가 있는데 이홈이 우측 부란자쪽으로 와 있어야 합니다







결론적으로 말씀을 드리면 앞전에 수리를 한적이 있는데

조립을 하면서 피스톤을 반대방향으로 해 놓은 겁니다

이 상태라면 당연히 연소실이 위치가 맞지가 않아서 매연이

많이 나오게 됩니다  아주 보기 힘든 장면이라 좀 웃기도 했습니다







피스톤을 탈거 해보니 피스톤이 실린더 라이너와 고착된 흔적을 확인 했습니다

엔진이 과열되면 나타나는 현상 입니다

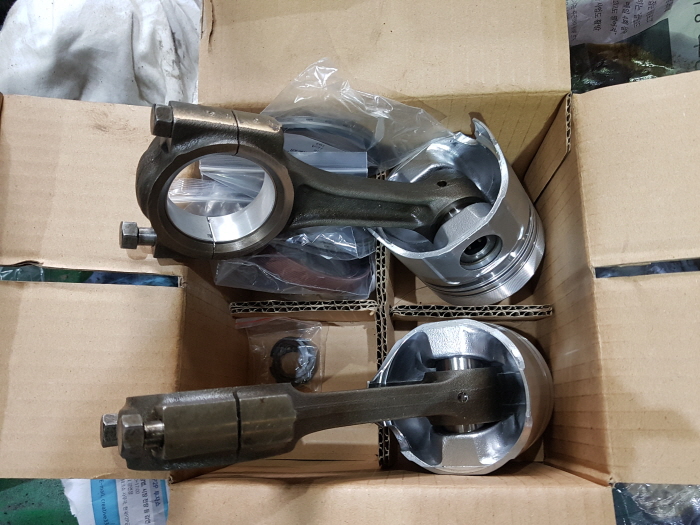

피스톤3개다 교환 해야 할것으로 판단하고 열나는 원인을 찾아보니

라지에타가 답이 였습니다

라지에타내부가 막혀 있어 냉각 효율이 떨어져 열이 발생을 한것으로 판단 됩니다

냉각수에 부동액이 들어있지 않으면 집에 오래된 수도관 내부에 생기는 슬러지같은것이

순환하는 통로을 막아 버립니다

라지에타에는 항상 물과 부동액이 5대5정도로 들어 있어야 합니다

강원도나 경기도쪽이면 부동액 비율을 좀더 높여 주는것이 좋습니다

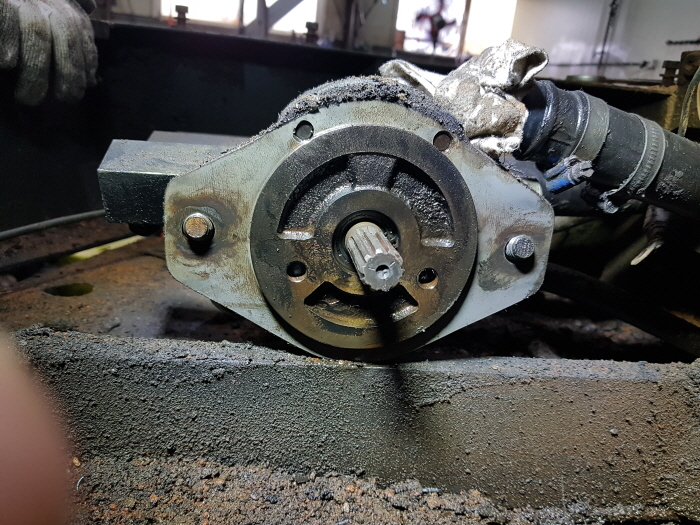

엔진탈거후 뒤에 조립되는 유압펌프 입니다

샤프트쪽 리데나에서 누유되는 것을 확인 하고

리데나를 교체 하였습니다

엔진뒷쪽에서 누유가 될때 손으로 만져서 투명한 색깔이면

엔진오일이 새는것이 아니고 유압유입니다

엔진오일 게이지로 확인해서 정상인데도 계속 엔진뒷쪽에서

누유된다면 유압유가 펌프 리데나에서 새는것으로 생각하시면

됩니다



일반적으로  엔진분해후 수리를 하면 교환하는 품목은

피스톤  피스톤링 전후리데나 메달 대 소 헤드가스켓

이정도 입니다

상태에 따라 실린더라이너를 교환하는 경우도 있고

헤드면이나 실린더블록면을 연마하는 경우도 있습니다

엔진과열정도가 매우 심한경우 헤드면이 변형이 가는

경우도 있습니다



정상적으로 피스톤을 조립한 사진입니다

보시면 피스톤 중간에 홈이 부란자 쪽으로

가까이 있는것을 볼수가 있습니다

이렇게 조립이 되어야 연소실 위치가 바로 된것입니다

조립후 시동을걸어보니 소독차처럼 나오던 마후라 매연이

나오지 않았습니다
