미니굴삭기 엘지엑스100 작동불능되는 이유와 수리과정





농가에서 많이 사용하는 미니굴삭기  엘지엑스 100입니다

내구성이  좋아서 관리만  잘하시면 고장없이

잘 사용할 수 있는 미니굴삭기 입니다



입고된 이유는  작업 간에 갑자기 작동불능 상태가 되어

문의 전화를 주셨는데요

엔진오일 유압유는 다 정상이라고 말씀을 하셨습니다

냉각수도 정상이고 현장에서 사용자가  점검할 수

있는 기본적인 사항은 다 설명을 드렸지만

원인을  찾지를 못해서  저희 공장으로 방문을

해 주셨습니다









위에서 내구성이 좋은 장비라고 말씀을 드렸는데

제 경험상으로는 엘지엑스 100 장비가

공장으로 입고되는 이유 중 대부분은

사용자 관리 부재  때문입니다



제일 먼저 점검한 부분은 유압펌프 흡입 호스를

풀어 보았습니다

정상적인 상태라면 유압펌프 흡입호스를 탈거하면

유압유가 나와야 하는데

이 장비는 유압유가 나오지가 않았습니다



유압유가 펌프로 유입되지 않아서  작동불능 상태가

된 걸로 판단되었습니다

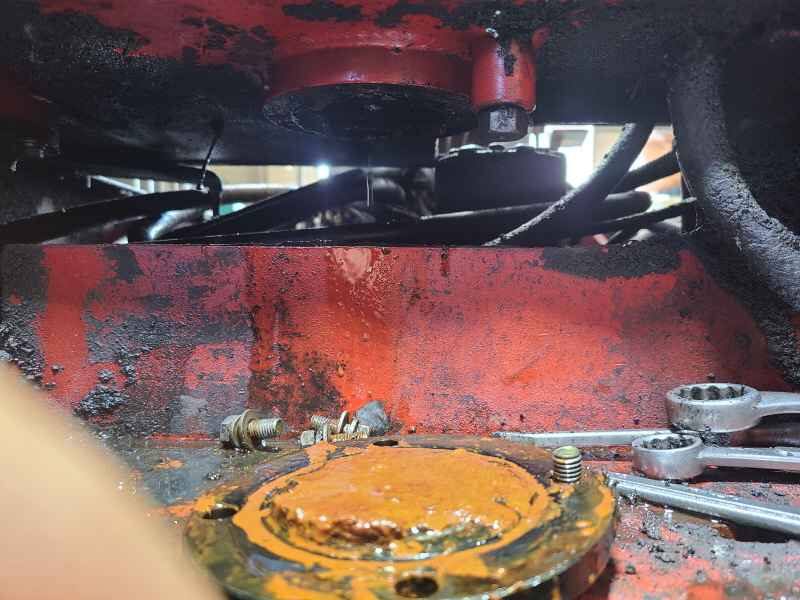

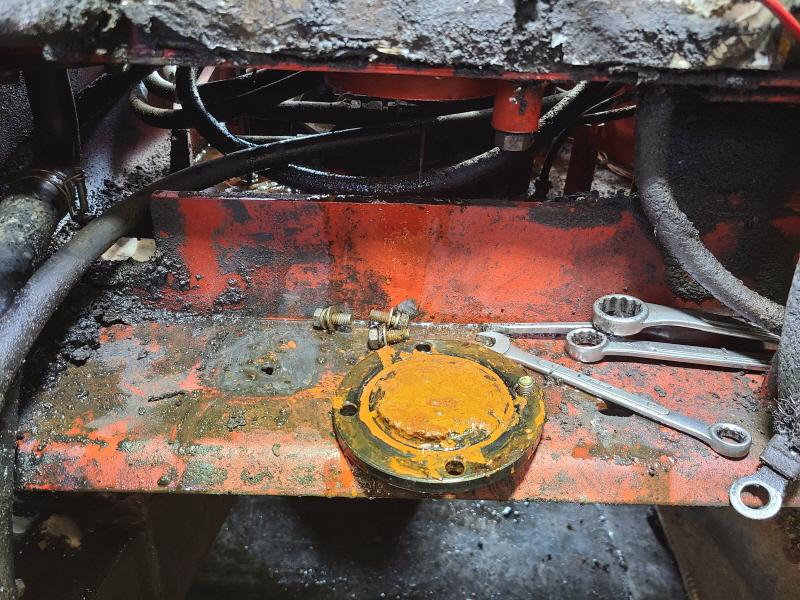

위 사진에 보시면 유압탱크 바닥 커버에 슬러지가

가득한 것을 볼 수가 있습니다









출고된 지가 20년이나 지났는데 유압탱크 내부 청소를

한 번도 하지 않았습니다

오랜 기간 사용하면서 유압탱크 내부로 이물질이

유입되어 누적이 되었고  위 사진에 보이는 것과

같이 슬러지 형태로 바닥에 형성이 되었습니다



슬러지 형태로 있는 이물질은  유압필터를 막게 되고

유압펌프로 유입되는 유압유 양이 점점 줄어들게

되는 것입니다



유압필터에서 걸러지지 못한 슬러지가 유압펌프 기능을

조금씩 떨어 떨이고  최종적으로 유압펌프  내부가 마모되어서

압력을 발생하지 못하는 상태로 진행을 하게 됩니다



그렇게 되면 작업 간에 힘도 약해지고 속도도 줄어드는

증상을 보이게 되고

마지막에는 작동 불능 상태가 되는 것입니다







유압탱크에 부착되어 있는 유압필터입니다

미니굴삭기가 작동을 하게 되면 유압유가 펌프에서

토출 돼서 실린더  유압모터등을 통하고 다시 유압탱크로

들어가게 되는데  이때 유압필터를 거쳐서 들어갑니다



사진에 보시는 유압필터는 출고될 때 장착된

유압필터입니다

20년 이상 사용한 것입니다

유압필터 수명은 다 한 것입니다

필터 역할을 하지 못하니  이물질이 걸러지지 못하고

 그대로 유압탱크로 유입이 되는 것입니다



유압필터 상태가  이렇다면

유압 관련 고장이 없는 게  이상 할 정도입니다

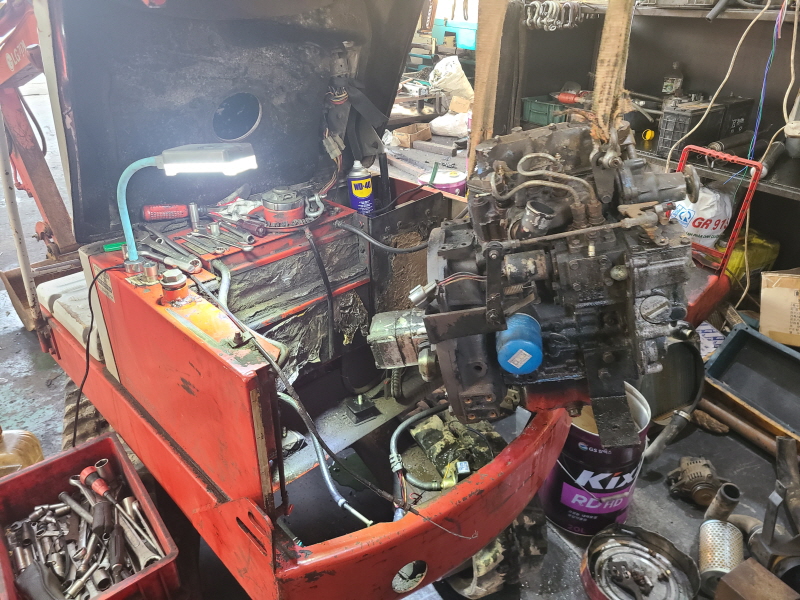

엘지엑스 100  미니굴삭기는 유압탱크  내부를

정비하려면 엔진을 탈거해야 합니다







입고된 미니굴삭기가 작동 불능이 된 결정적인

원인을 보여주는 사진입니다

위 사진에 보신 것처럼 바닥에 슬러지가

있어도 유압펌프가 회전을 하게 되면 흡입하는

압력이 있어서 유압펌프로 어느 정도 유압유는

유입이 됩니다



슬러지로 인해 유압펌프 기능이 떨어져  힘이나 속도가

저하될 수는 있습니다

입고된 장비는  유압펌프로 유압유가 전혀 유입이

되지를 않는 상태였습니다

이유는  위 사진에 보이는 비닐이 원인이었습니다

비닐이  뭉쳐진 상태로  ㄱ 자로 꺾인 흡입배관에

끼여서  틀어막고 있는 상태였습니다



정확한 상황은 모르지만  알 수 없는 이유로

비닐이  유압탱크로 유입이 되었고

흡입되는 압력으로 배관 안으로 빨려 들어가

유압펌프 흡입라인을 틀어막고 있는

상태가 된 것입니다

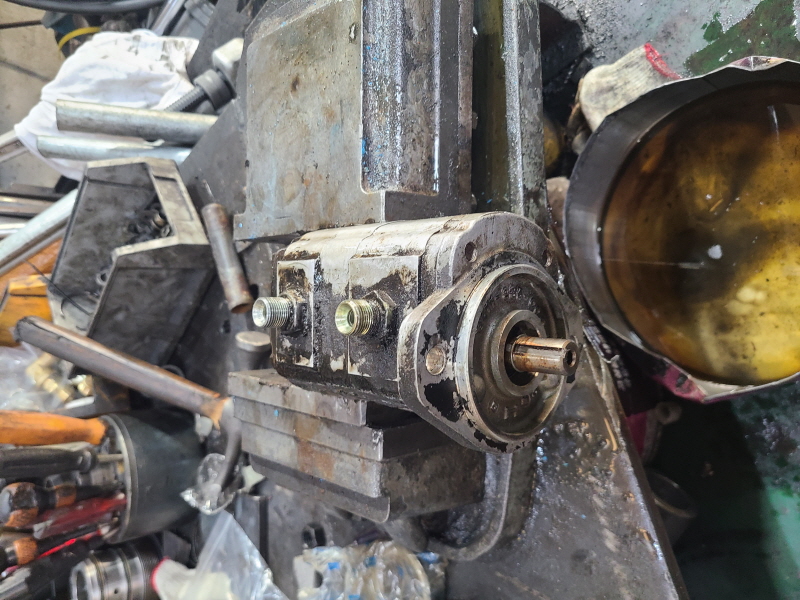

엘지엑스 100에 장착되는 유압펌프입니다

유압유가 공급이 되지 않는 상태로 시동이

걸려 있으면 유압펌프 역시 고장을 일으키게 됩니다

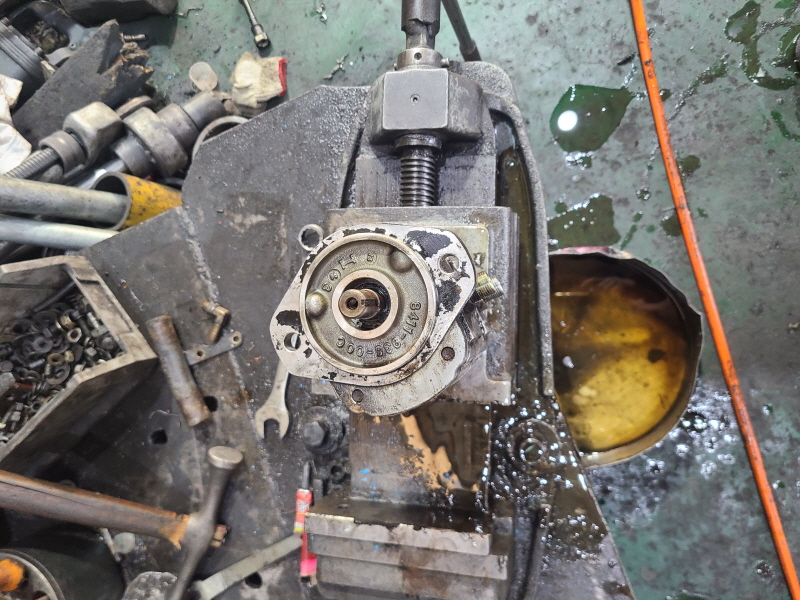

보시는 쪽이 토출 되는 방향입니다

사용자가 간단하게 테스터 하는 방법은

아래 사진에 흡입되는 쪽으로 유압유를 부어서

유압펌프 회전축을 돌려 봅니다

이때 토출되은 니쁠을 손가락으로 막아두고 돌려보면

토출 되는 압력을 느낄 수 있습니다



유압펌프 내부가 손상을 입은 상태라면

압력이 생기지가 않습니다

반대로 회전시키면   이번에는 빨아 당기는

압력이 느껴집니다



유압펌프에 유압유를 채우고 돌려봐서 토출이나

빨아당기는 압력이 생기는지  확인해 보시면 됩니다

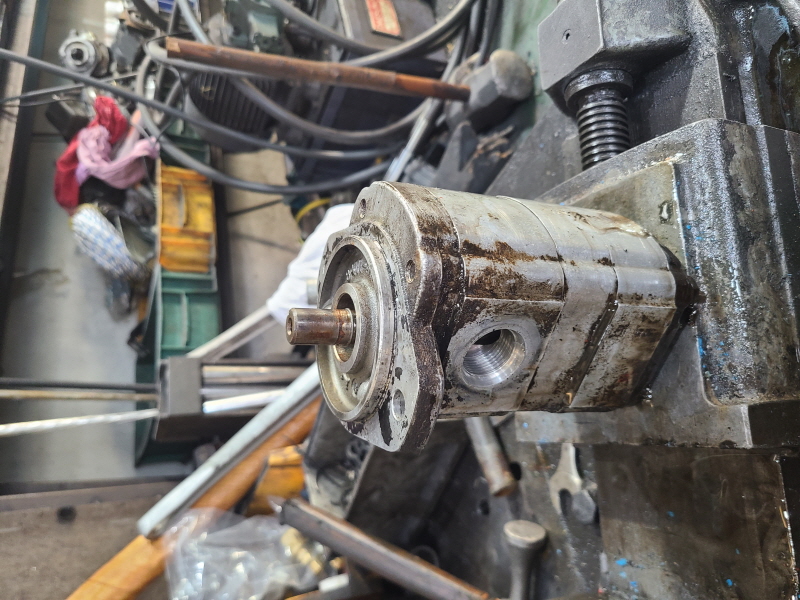

보이는  이쁠 구멍이 흡입되는 쪽입니다

흡입되는 구멍이 토출 되는 쪽보다는 항상 크게

되어 있습니다

이 펌프는  테스터 해본 결과 내부가 손상되어 교환하는 것으로

결정하고 정비 완료 했습니다



노후된 미니굴삭기 라면  유압탱크 내부에

슬러지가 생기기 마련입니다

사용시간이  적아도  최소 2년에 한 번 정도는

유압필터라도 교환하시는 것을 추천드립니다



혹시 노후된 엘지엑스 100 미니굴삭기를 중고로

구매하셨다면  유압탱크 내부를 꼭 청소하시고

필터류도 전체다 교환하셔서 사용하시기 바랍니다







사용 중에 작동불능 상태가 된다면

부가적으로  유압펌프나 엔진이 손상되기

때문입니다

엔진이나 유압펌프를 교체하거나 수리하게 되면

비용이 상당히 많이 나오게 됩니다

소모품만  교환해서 사용해도 되고 유압탱크나

연료탱크 내부만  청소하면 별 큰 고장 없이

사용할 수 있는 장비가  엘지엑스 100입니다







꼭 엘지엑스 100 장비가 아니더라도

저렴하게 노후된 미니굴삭기를 구매하셨다면

전체적인 소모품과  유압탱크 연료탱크 청소 정도는

필수로 정비해서 사용하시는 것을 추천드립니다



500만 원짜리 장비를 구매해서 무작정 사용하시다 보면

어느새 1000만 원짜리 장비가 되는 것이

제 경험상으로는 다반사입니다



파시는 분은 고장 없이 잘 사용 했다고 합니다만

사간분 또한 고장없이 잘 굴러간다는 보장은 없는 것입니다

노후된 장비일수록

정상적으로 작동될 때는 적은 비용으로  새 장비처럼

만들 수 있지만  일단 고장으로 작동불능 상태라면

수리비가 구매비용정도까지 나올 수 있다는

것을  생각하셔야 합니다



사용 중인 미니굴삭기나 중고로 구매할 예정이 있어서

궁금하신 사항 있다면 관련 상담도

해 드립니다
